在工业自动化向高精度、高柔性方向演进的当下，EtherCAT 凭借其卓越的实时性和灵活的拓扑能力，已成为运动控制、机器人、锂电、半导体等高端装备领域的首选通信总线。
EtherCAT 节点总量在 2026 年达到 1.052 亿，2025 年新增 1690 万节点，市场份额从 17% 升至 20%，增长再度提速。
然而，一个不容忽视的现实是：当前绝大多数 EtherCAT 网络仍采用简单的线性（菊花链）拓扑。这种拓扑虽然布线简单、成本可控，却暗藏一个致命隐患——单点故障，全网瘫痪。
链路中任意一个节点掉线、网线松动或设备故障，下游所有设备立即与主站断联。对于锂电产线、半导体设备这类停机成本以分钟计的高敏感场景，一次网络故障就意味着整条产线的瘫痪。

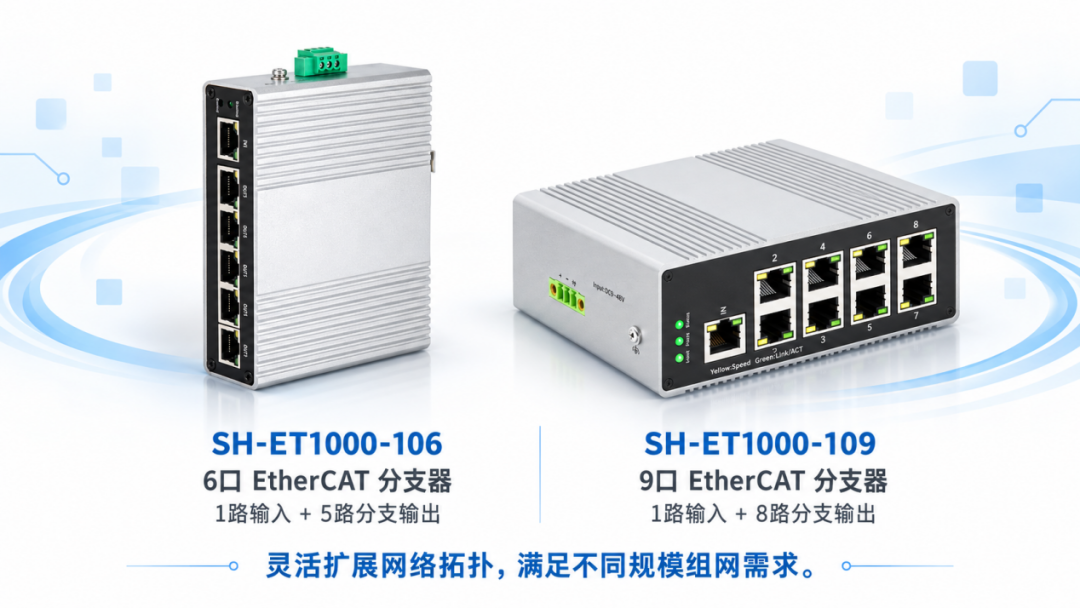

针对工业 EtherCAT 网络的组网需求，山海光通信全新推出 SH-ET1000-106（6 口） 和 SH-ET1000-109（9 口） EtherCAT 分支器。两款产品具备100ns 端口转发延迟、不占用从站节点资源、-40℃~+85℃ 工业级宽温等核心优势，助力工业 EtherCAT 网络从传统线性拓扑向多支路灵活组网升级，进一步提升网络扩展的灵活性与可靠性。
01 · CHAPTER ONE
破解单点故障：从串联脆弱到并联可靠
EtherCAT 分支器的核心价值，在于将一条“串糖葫芦”式的线性总线，转换为“树形／星形”的分布式网络架构。其基本原理是在网络中引入分支节点，将原本串每条支路互不干扰——支路 1 的一台设备故障，支路 2 和支路 3 的设备照常运行。联的从站设备分配到多条物理独立的支路上。

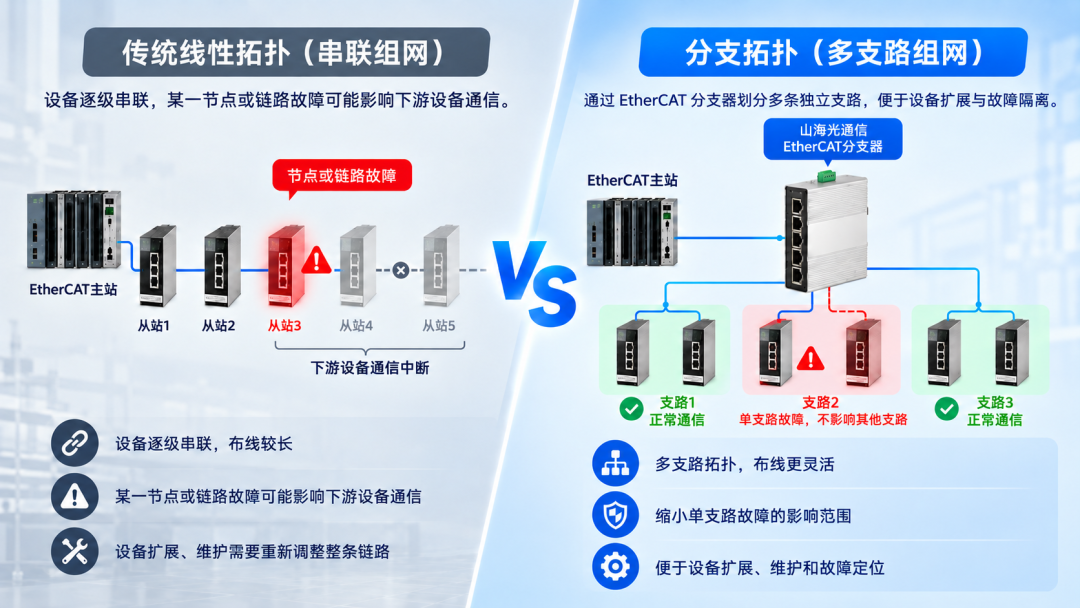

每条支路互不干扰——支路2出问题 ，支路1和3 照常运行
山海光通信 SH-ET1000-106/109 系列正是基于这一理念设计。SH-ET1000-106 提供 1 路输入 + 5 路分支输出（共 6 口），SH-ET1000-109 提供 1 路输入 + 8 路分支输出（共 9 口），满足不同规模的组网需求。
三大核心架构优势
其一，级联透明扩展——分支器级联不额外占用 EtherCAT 从站节点／地址资源。级联设备数目只与主站支持的最大节点数有关，与级数、分支数目无关。
这意味着用户可以在不改变主站配置的前提下，自由扩展网络规模。
其二，支路完全独立——各支路连接完全独立，支持热连接（Hot Connect），可随时动态加入或移除一个支路，不影响其他支路工作状态，完美适配模块化设备与柔性产线。
其三，确定性转发——分支器不改变 EtherCAT 原有通信机制，保持网络的确定性与实时性，网络性能不因拓扑扩展而下降。
02 · CHAPTER TWO
1微秒 延迟：多轴同步的精度保障

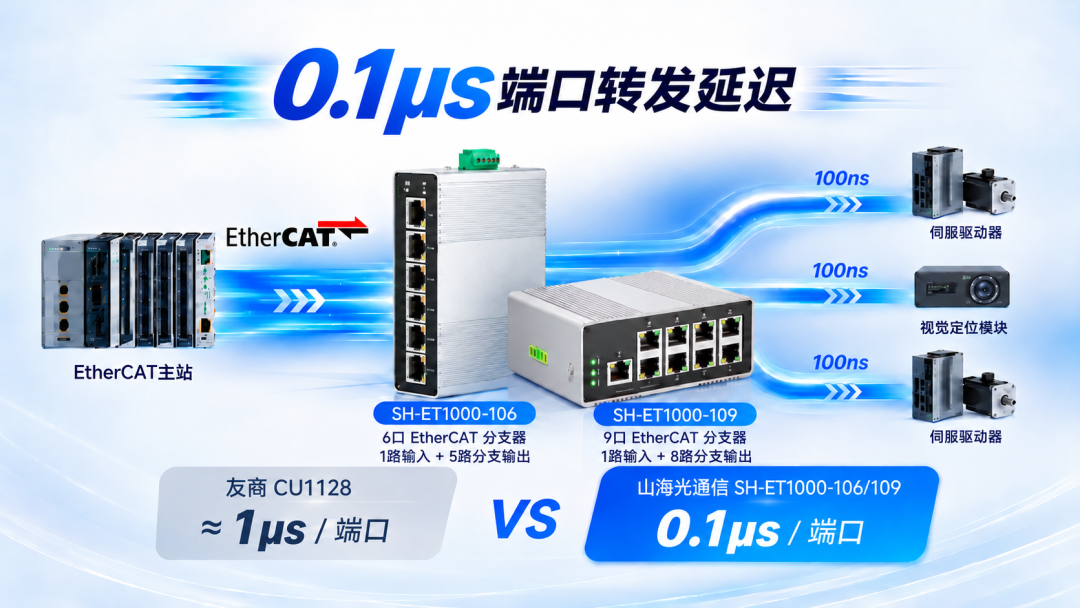

在EtherCAT网络中，端口转发延迟是衡量分支器性能的重要指标。友商部分同类产品的端口转发延迟约为1μs（微秒）/端口，而山海光通信SH-ET1000-106/109系列仅为0.1μs（微秒）/端口，时延降低约90%。 在多级级联场景下，更低的转发延迟有助于减少时延累积，为工业实时通信提供更多时序裕量。
在多级级联场景下，山海光通信的分支器能为系统节省大量的同步时间裕量
这一性能优势在半导体设备场景中尤为关键。以晶圆自动搬运系统为例，多台伺服驱动器和视觉定位模块需要利用 DC 时钟同步功能，主站精确协调各设备运动，确保机械臂抓取与放置动作的精度。
某半导体设备企业在 8 轴晶圆传送系统 中，仅使用标准 DC 同步时同步抖动约 ±0.8μs，对系统精度构成挑战。0.1μs 的端口转发延迟为多轴运动控制提供了更高的同步裕量，为高精度制造场景提供了更可靠的通信基础。
03 · CHAPTER THREE
工业级设计：恶劣环境下的可靠保障

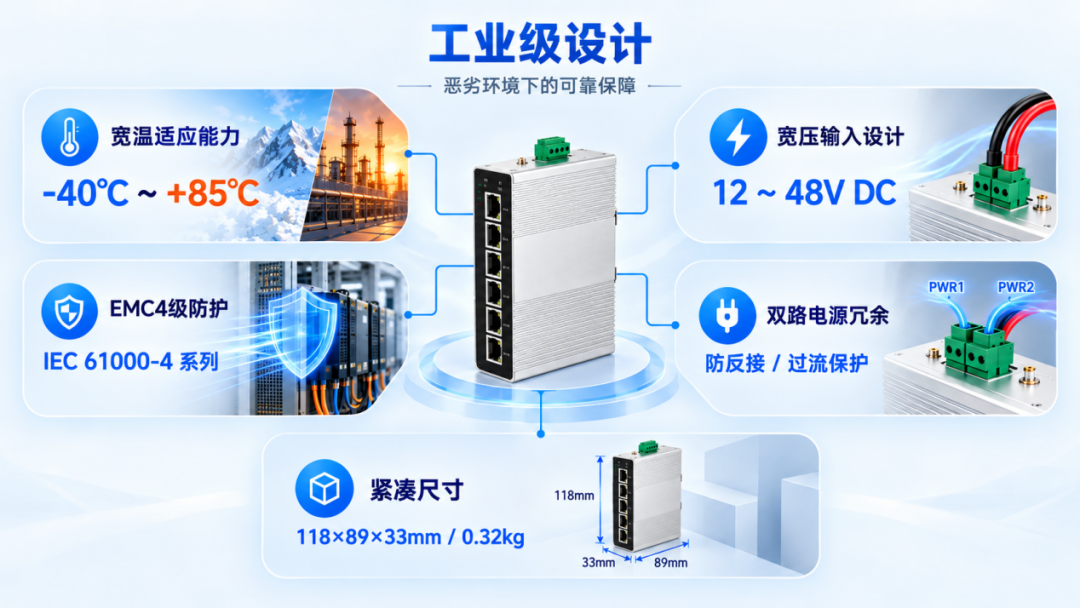

工业现场环境复杂多变，高温、低温、电磁干扰、电压波动等因素都会对通信设备的稳定性构成考验。SH-ET1000-106/109 系列以工业级标准打造：
宽温适应能力
工作温度覆盖 -40℃~+85℃，远超友商CU1128 的 -25~+60℃ 范围。锂电产线的烘箱区域、半导体设备的洁净车间、户外机柜、冷库环境，都能稳定运行。
宽压输入设计
支持 12~48V DC 宽压输入，兼容 AGV 小车（12V／24V）、机器人（48V）、工业控制柜（24V） 等多种供电平台，一台设备覆盖多种应用场景。
EMC 4 级防护
通过 IEC 61000-4 系列电磁兼容测试，在伺服驱动器、变频器等强电磁干扰源旁边，依然保持数据可靠传输。
双路电源冗余
支持防反接、过流保护，供电可靠性更高，避免因电源故障导致网络中断。
紧凑尺寸：空间受限场景的理想选择
在机床、机器人、半导体设备等空间受限的应用场景中，设备尺寸往往是选型的关键约束。
SH-ET1000-106 尺寸仅为 118×89×33mm，重量 0.32kg（净重），采用专用线对板 X1002H 连接器，实现狭小空间内的可靠互连。
相比 友商 CU1128 的 122×100×38mm 尺寸，SH-ET1000-106 在更小的空间内提供了 5 路分支端口，为设备内部布线提供了更大的灵活性。
04 · CHAPTER FOUR

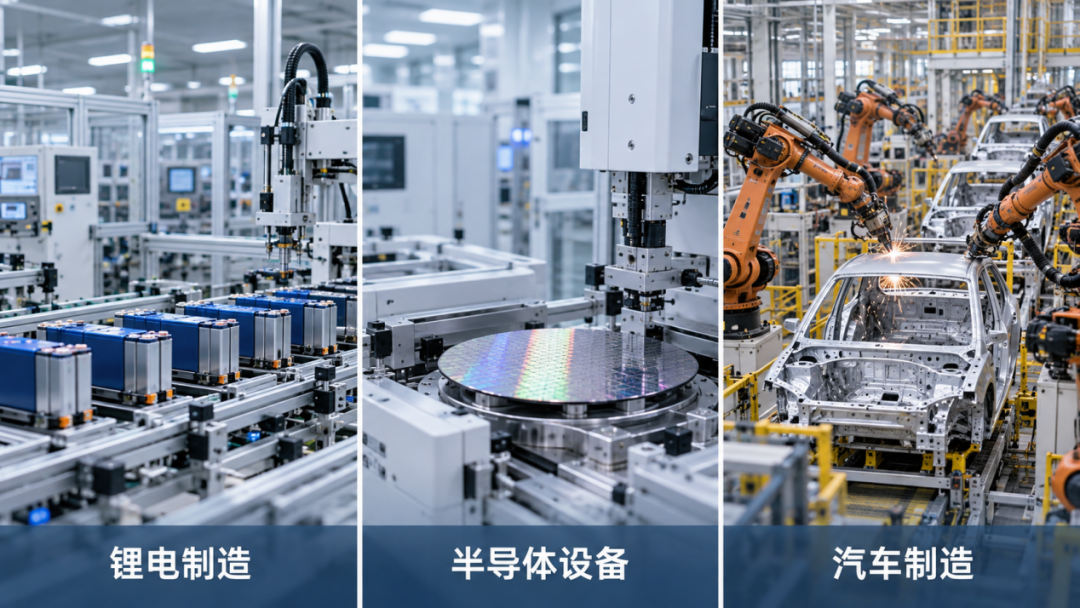

场景落地：三大行业应用实践
工业现场的组网需求差异很大，不同行业的痛点各不相同。
锂电制造：产线换型不停机
锂电产线中，充放电测试仪需要频繁更换。在线性拓扑下，换一台测试仪整条链都要断。SH-ET1000-106/109 的热连接特性允许测试仪快速热插拔，产线不停机。
同时，-40~85℃ 宽温设计让分支器可以部署在烘箱区域等高温环境，EMC 4 级防护确保在伺服驱动器密布的产线上数据可靠传输。
半导体设备：腔体模块独立接入
半导体设备腔体模块众多，线性拓扑让线缆在腔体周围缠绕成一团，故障排查困难。
SH-ET1000-109 的 8 路分支让每个腔体模块就近接入独立支路，布线清晰，故障时可直接定位到具体模块。
0.1μs 延迟为多轴同步提供更高精度裕量，紧凑尺寸适应设备内部狭小空间。
汽车制造：机器人分组协同
汽车焊装产线上几十台机器人协同作业，任何一台机器人的网络问题都会影响整条产线。
通过 SH-ET1000-109 将机器人分组接入不同支路，某台机器人停机维护时，其他机器人仍可继续作业。
∞ · POSTSCRIPT
面向工业自动化的可靠通信选择
随着工业自动化向高精度、高柔性方向发展，EtherCAT 网络对于实时通信、网络扩展及运行可靠性提出了更高要求。
山海光通信 SH-ET1000-106/109 EtherCAT 分支器，具备 0.1μs 端口转发延迟、不占用从站节点资源、-40℃~+85℃ 宽温、12~48V 宽压输入 等特点，可满足锂电制造、半导体设备、汽车制造等场景下的灵活组网需求。
通过多支路拓扑扩展，SH-ET1000-106/109 为工业设备提供更加灵活、可靠的 EtherCAT 网络连接方案，助力工业自动化系统稳定运行。
从“串起来”到“分开走”，工业网络的可靠性逻辑就此改变。
