PON网络怎么规划？OLT、ONU组网要看这4个关键点
- 日期：2026-10-15
- 浏览量：
假设一个园区正在进行网络建设，中心机房位于A栋，摄像头、无线AP及办公终端分散在不同楼宇。部分点位距离机房较远，已经超出常规以太网铜缆的传输距离。
如果每个区域再单独铺设直达中心机房的链路，不仅增加布线工作量，也会给后续扩容与维护带来不便。
如何在满足业务接入需求的同时，兼顾网络覆盖、传输效率与运维管理？
面对多点接入、远距离传输等需求，PON（无源光网络）提供了一种灵活的光纤接入方式。 通过 OLT、无源光分路器与 ONU 协同配合，可以将光纤网络从中心机房延伸至不同业务节点，实现多点接入与集中管理。
围绕这类网络需求，山海光通信推出 SH-OLG1712 OLT 与 SH-ONX1311T ONU，分别面向局端汇聚与终端接入，为园区网络、视频监控、无线 AP 覆盖等场景提供更灵活的组网选择。
01 点位规划：需要连接多少个ONU？
在园区网络、视频监控等项目中，接入点位往往分散在不同楼宇和区域。随着终端数量增加，如何合理利用光纤资源，同时为后续扩容预留空间，成为组网规划需要考虑的问题。
传统点对点光纤组网通常需要为不同节点配置独立的回传链路，而 PON 采用点到多点架构，通过无源光分路器，让多个 ONU 共享一条 PON 链路，减少主干光纤占用，简化多点接入的布线结构。
针对这类组网需求，山海光通信 SH-OLG1712 OLT 配置 1 个 GPON 光口，支持最大 1:128 分光比，能够根据不同项目规模，灵活连接多个 ONU 节点，为网络扩展提供更多空间。
在实际部署中，可根据点位数量及分布情况，选择 1:4、1:8、1:16、1:32 等不同分光方案，并结合光功率预算、传输距离及业务带宽需求进行合理规划。
对于需要分阶段建设的园区或监控项目，前期可根据现有点位规模配置网络，后续再结合链路条件逐步增加接入节点，避免一次性投入过多冗余资源。
从少量节点到多点覆盖，让网络部署更好地适应项目规模与业务需求的变化。

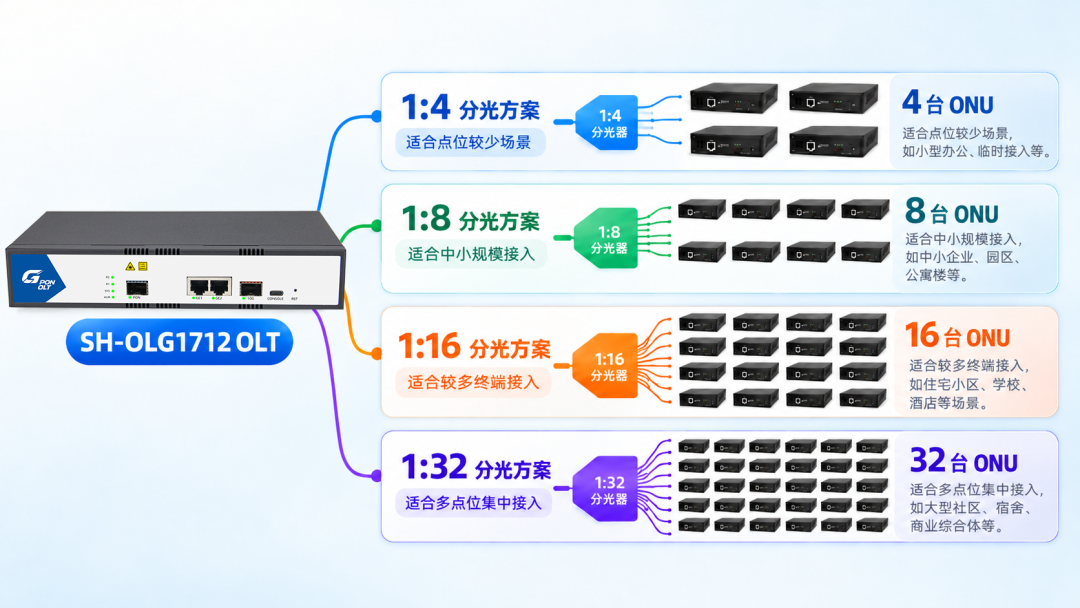

PON项目点位与不同分光方案规划
02 链路规划：能传多远，怎么上联？
解决多点接入之后，还需要考虑网络覆盖范围。
在大型园区、视频监控及工业现场等项目中，终端设备可能分布在不同楼栋、厂区甚至更远的业务区域，光纤传输距离就成为网络规划的重要因素。
SH-OLG1712 OLT 的 GPON 链路传输距离可达 20km，支持上行 1.244Gbps、下行 2.488Gbps，为远距离、多节点光纤接入提供传输能力。
不过，远端业务最终还需要汇聚到上级网络，因此除了 PON 接入能力，OLT 的上联配置同样重要。
SH-OLG1712 OLT 提供 2 个千兆 RJ45 电口和 1 个 SFP/SFP+ 上行光口，其中光口支持千兆或万兆光模块，可根据现有骨干网络的接口类型、传输距离和带宽需求灵活选择上联方式。
对于一般中小规模接入网络，可以根据业务流量采用千兆上联；对于需要更高上联带宽或预留扩展空间的项目，则可利用万兆光口连接上级网络。
这样一来，OLT 不只是负责“把光纤分出去”，同时也承担了连接上级网络和汇聚业务数据的作用。

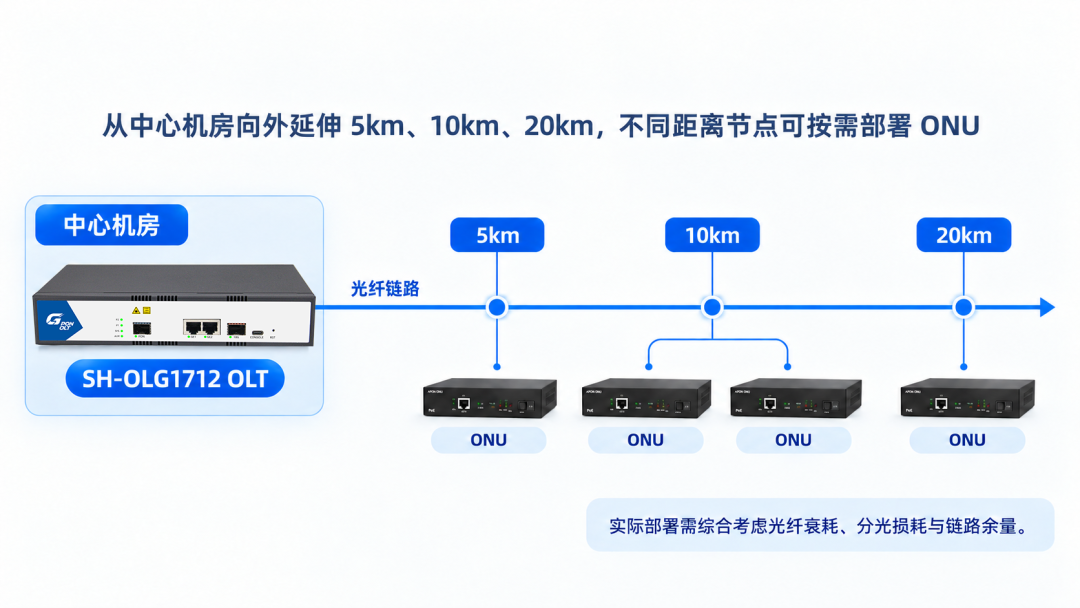

距离与链路规划示意
03 终端接入：网络与供电怎么解决？
假设光纤已经拉到了远端监控点。接下来还会遇到一个非常实际的问题：摄像头和 AP 怎么接？电从哪里来？
这时候，ONU 就不只是一个简单的光纤终端。
针对这样的前端需求，SH-ONX1311T ONU支持 EPON / GPON 双模接入，配置 1 个 xPON 光口和 1 个千兆 PoE 电口，可以适配不同 PON 网络，同时直接连接前端网络设备。
其中，PoE 接口符合 IEEE 802.3af/at 标准，单口最大输出功率 30W，能够为符合供电要求的摄像头、无线 AP 等终端提供网络连接与 PoE 供电。
在实际部署中，光纤通过 ONU 的 PON 口接入，再由千兆 PoE 电口连接终端设备，实现数据传输与供电一线完成。
对于单点摄像头或 AP 接入场景，这种方式可以减少额外配置 PoE 交换机等设备的需求，让前端网络结构更加简洁。
此外，SH-ONX1311T ONU采用无风扇设计，支持 -20℃～+65℃ 宽温工作，并提供壁挂式安装方式，适用于多种现场部署环境。
从光纤接入到终端供电，SH-ONX1311T ONU让网络进一步延伸到实际业务设备。

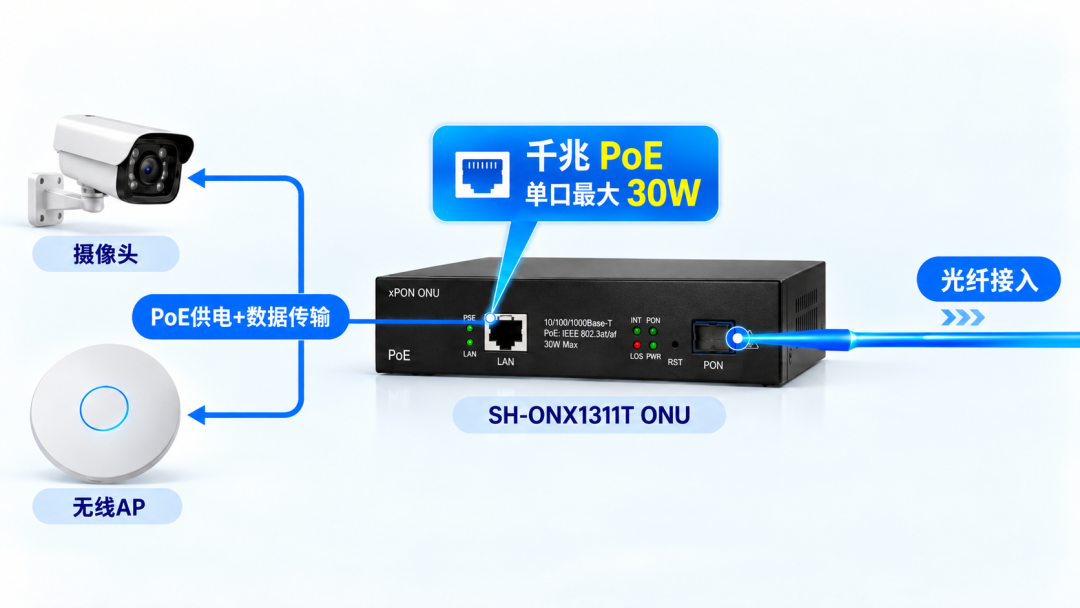

ONU终端接入示意
04 网络运维：设备多了怎么管理？
随着接入节点不断增加，网络管理的重要性也逐渐显现。
对于分布在不同楼栋、监控区域或远端现场的 ONU，如果设备状态查看、故障排查和日常维护都需要工作人员逐点处理，后期运维成本也会相应增加。
因此，一套完整的 PON 网络不仅需要具备可靠的接入能力，还应兼顾集中管理与远程维护。
SH-OLG1712 OLT 支持 CLI、WEB、SNMP 等管理方式，可实现端口监控、ONU 自动发现、链路检测及软件远程升级等功能。
与此同时，SH-ONX1311T ONU 支持自动发现、链路检测、远程升级，并具备 VLAN、动态带宽分配（DBA）、IGMP 及带宽控制等网络功能，为业务管理提供更多配置选择。
通过局端与终端设备的协同配合，管理人员可以更方便地掌握网络设备的运行状态，进行设备配置、故障定位及后续维护，减少分散点位带来的管理压力。
对于需要长期运行的园区、监控及工业网络项目，集中管理与远程运维不仅提升了日常维护效率，也为后续网络扩展提供了便利。尤其是监控、园区和工业场景，设备数量越多，远程运维能力的价值越明显。

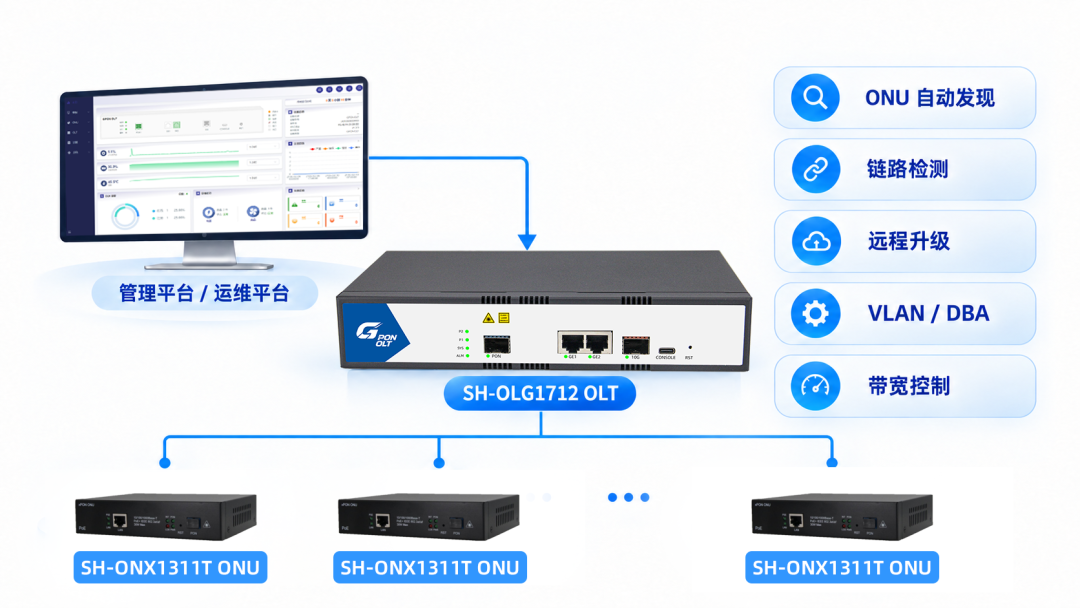

通过OLT统一管理多个ONU，提升部署与运维效率
从局端到终端，构建更灵活的光纤接入网络
一套PON网络的规划，需要综合考虑点位数量、传输距离、终端接入及后期运维等因素，并根据实际项目需求选择合适的组网方式。
山海光通信 SH-OLG1712 OLT 与 SH-ONX1311T ONU，分别承担局端网络汇聚与终端接入功能，为不同场景的光纤组网提供产品支持。
两款产品协同配合，可满足园区网络、视频监控、无线AP覆盖及工业数据采集等场景的光纤接入需求。实际部署时，可结合项目规模、点位分布及终端设备需求进行灵活规划。
山海光通信 SH-OLG1712 OLT 与 SH-ONX1311T ONU 现已推出，欢迎咨询产品选型、PON 组网方案及项目合作需求。
