SH-KG104D 系列
SH-KG104D/SH-KG108S光端机（含接收机/发射机）是我司独立研发的开关量信号光纤传输设备，在一根光纤上可同时传输4路双向开关量/8路单向开关量信号。
在工业现场，开关量信号（如继电器触点、报警干接点、设备启停指令）常需跨越数百米至数十公里传输。传统电缆方式受限于距离、电磁干扰和地电位差，易导致误动作。本产品将开关量信号转换为光信号传输，从根本上隔离电磁干扰、地环干扰和雷电破坏，实现控制指令与状态反馈的双向可靠传输。
- 产品详情
- 硬件参数
- 软件特性

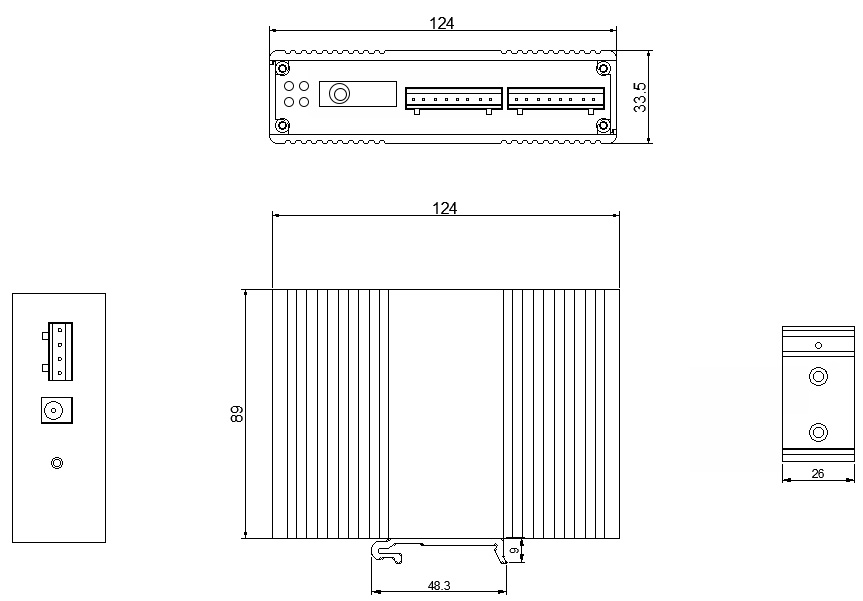

- 结构图
- 订购信息
SH-KG104D/SH-KG108S光端机（含接收机/发射机）是我司独立研发的开关量信号光纤传输设备，在一根光纤上可同时传输4路双向开关量/8路单向开关量信号。
在工业现场，开关量信号（如继电器触点、报警干接点、设备启停指令）常需跨越数百米至数十公里传输。传统电缆方式受限于距离、电磁干扰和地电位差，易导致误动作。本产品将开关量信号转换为光信号传输，从根本上隔离电磁干扰、地环干扰和雷电破坏，实现控制指令与状态反馈的双向可靠传输。

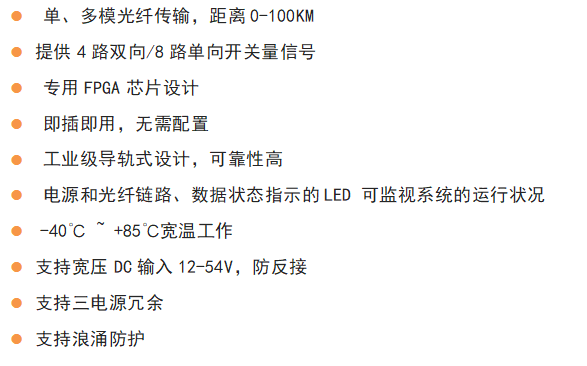

亮点优势：
应用领域：
双向4路开关量光端机，可通过单芯/双芯光纤实现 4 路开关量信号的双向透明传输，适用于电力、交通、工业自动化等需要远程控制与状态回传的场景。
单向8路开关量光端机，可通过单芯/双芯光纤实现 8路开关量信号的单向透明传输，适用于电力、交通、工业自动化等需要远程控制的场景。
I/O接口 | |
光口 | 1个100M光口，SC/ST/FC 光接口可按需求提供 |
开关量 | 4路双向/8路单向开关量信号 |
开关量特性 | |
连接方式 | 插拔式接线端子 |
输入接口 | 无源干接点，带光耦隔离 |
输出接口 | 输出继电器默认常开 触点材质:AuAg10/AgNi20/CuNi30 触点负载:Resistive：1.5A 125VAC/24VDC 最大切换电压：60VDC/125VAC 最大切换电流：1.5A 最大切换功率：250VA, 48W 最小切换电流电压：10mA, 5VDC 接触电阻 (初始值)：Max.50mΩ at 6VDC 0.1A 电气耐久性：常温下 100,000 次 (1800 次/小时) 机械耐久性:空载条件下 5,000,000 次(18,000 次/小时) |
电源参数 | |
电源输入 | DC:12-54V输入 |
功耗 | <3W |
连接方式 | 4芯5.08mm间距接线端子，1个5.5*2.5mm DC座 |
电源冗余 | 支持 |
防反接 | 支持 |
过压保护 | 支持 |
过流保护 | 支持 |
机械结构 | |
外壳材质 | 金属材质 |
防护等级 | IP40 |
产品尺寸 | 124×89×33.5mm |
重量 | 0.35kg |
安装方式 | 导轨式安装 |
环境参数 | |
工作温度 | -40℃- +85℃ |
工作湿度 | 5%-90%（非凝露） |
存储温度 | -40℃- +90℃ |
存储湿度 | 5%-95%（非凝露） |
安规 | |
电磁场(RS) | IEC61000-4-3 10V/m(80MHz-6GHz) |
瞬时高压(EFT) | IEC61000-4-4 电源:±2KV |
防浪涌(Surge) | IEC61000-4-5 电源:±2KV |
传导抗扰(CS) | IEC61000-4-6 |
工频磁场(PFMF) | IEC61000-4-8 |
振动： | IEC60068-2-6 |
冲击： | IEC60068-2-27 |
自由跌落： | IEC60068-2-32 |
其他 | |
LED： | 电源指示灯 |
开关量输入输出指示灯 | |
光口Link/Act指示灯 | |
平均无故障工作时间(MTBF) | 500000h |
型号 | 规格描述 |
SH-KG104D | 4路双向开关量光端机 |
SH-KG108S | 8路单向开关量光端机 |
