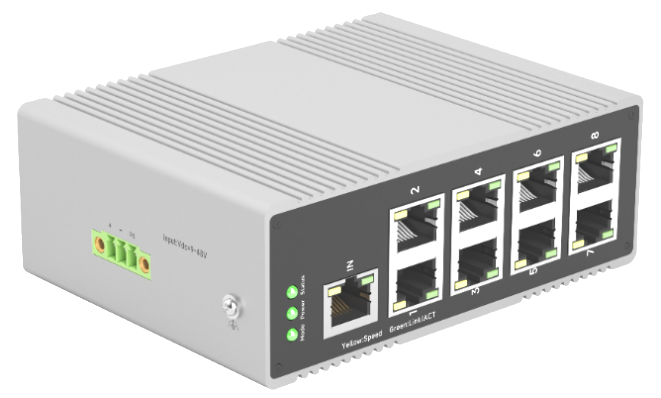

SH-ET1000-109系列
EtherCAT系列
提供1路EtherCAT输入(ECin)
提供8路EtherCAT输出(EC out)，RJ45封装
支持多级EtherCAT级联拓扑，级联设备数目仅受限于主站最大节点数
即插即用，设备不占用EtherCAT从站ID
紧凑设计、支持壁挂和导轨多种安装方式
- 产品详情
- 硬件参数
- 软件特性

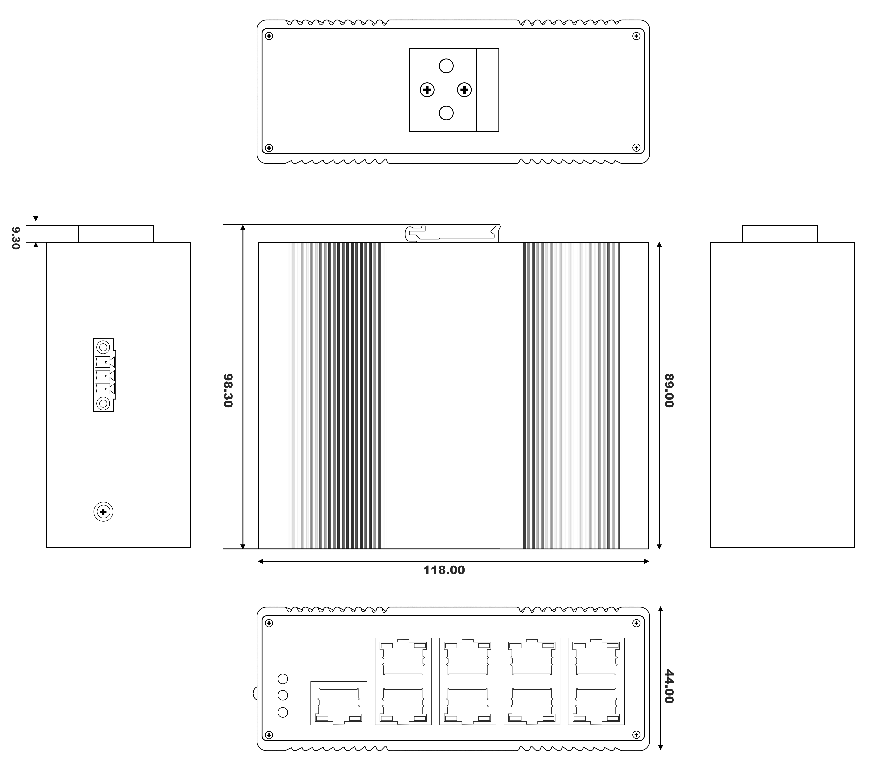

- 结构图
- 订购信息
SH-ET1000-109是一款面向工厂自动化应用的工业级EtherCAT分支器，支持将1路EtherCAT输入连接到8路EtherCAT分支，为多轴复杂控制设备、机器人等通信提供实时、灵活的多级EtherCAT通信能力。可实现多级EtherCAT级联拓扑，级联设备数目只与主站支持最大节点数有关，与级数、分支数目无关;支持热连接，各个支路连接完全独立，当某一支路出现故障时不会影响其它支路的工作状态，也可随时动态加入或移除一个支路。体积小巧，尺寸紧凑,通过DC18~30V宽压供电。导轨式安装，端口均配有硬性ESD保护二极管。
亮点优势：
l 纳秒级端口转发延迟
l 透明级联，不占用额外从站节点
l 保持EtherCAT确定性与实时性
l 低抖动、低同步误差
l 支持 EtherCAT Hot Connecte
l 支持宽电压输入:5~48V
l 满足工业级应用:IP40、EMC4级、-40℃~85℃宽温
应用领域：
广泛应用于工厂自动化、多轴复杂控制设备、机器人、机床等需要实时、灵活多级EtherCAT通信的工业场景.
I/O接口 | |
EtherCAT接口 | 9路，1路ECin，8路ECout;RJ45封装 |
功能特性 | |
通信协议 | EtherCAT |
通信带宽 | 100Mbps |
级联组网 | 支持，级数不受限 |
节点数目 | 不限 |
电源参数 | |
电源输入 | 单路12V~48V |
过压保护 | 支持 |
反接保护 | 支持 |
设备功耗 | <5W |
机械结构 | |
安装方式 | 卡轨式安装 |
设备尺寸 | 118mm x89mm x44mm |
重量 | 035kg（净重） 0.64kg（毛重） |
散热方式 | 自然散热 |
三防等级 | IP40 |
环境参数 | |
工作温度 | -40℃~+85℃ |
相对湿度 | 5-90%（无凝结） |
产品选型
型号 | 规格描述 |
SH-EC008 | 百兆8电EtherCAT协议专用分支器，Ø支持TwinCAT控制系统管理，导轨式，-10~55℃ |
*更多型号或规格配置，请联系我们。
