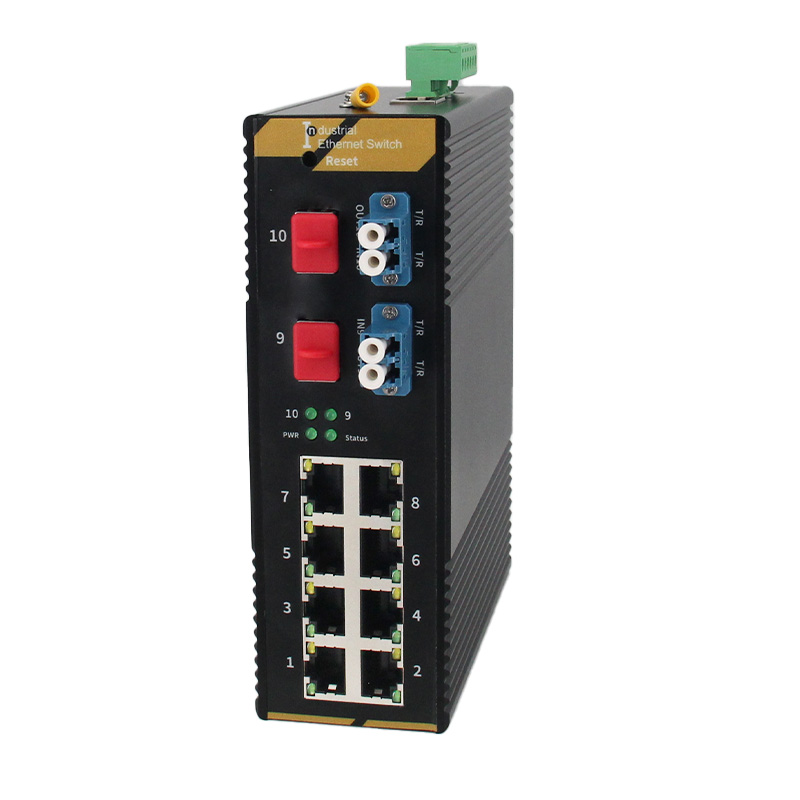

SH-GM0208B系列
千兆2光8电工业级二层网管+1组bypass（可选配POE）交换机
电口：8个10/100/1000M自适应电口
光口：2个SFP插槽，支持千兆/百兆模块
网管：二层网管
POE：选配
结构：DINrail导轨式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-GM0208B是一款专为严苛工业环境设计的高可靠性网管型交换机，其提供8个10/100/1000Base-T自适应电口及2个1000Base-FX SFP光口，并支持1路Bypass功能，在设备断电或故障时自动保障链路畅通。支持G.8032 ERPS以太环网保护协议，具备低于50ms的快速故障自愈能力，可显著增强网络冗余性并确保关键业务通信零中断。设备采用工业级宽温设计（-40℃~85℃），保障在极端温度条件下的长期稳定运行，同时提供基于Web、CLI、Telnet和SNMP的多样化二层网管功能，实现灵活部署与高效运维。该产品广泛应用于工业自动化、智能交通、能源电力、智慧楼宇及矿井油田等高要求场景，为关键基础设施构建坚固、智能的网络通信基石。
亮点优势：
l 工业宽温（-40~85℃）稳定运行，适应严苛环境
l 支持ERPS环网保护，故障自愈时间≤50ms
l 提供8电口+2光口千兆端口，组网灵活
l 支持1组Bypass功能，设备断电故障时自动保障链路畅通，增强网络可靠性
l 支持Web/CLI/SNMP等多种管理方式，维护便捷
l 具备VLAN、QoS、ACL等丰富二层网管功能
I/O接口 | |
光口 | 2个1000M光口，LC/SC/ST/FC 光接口可按需求提供 |
电口 | 8个10/100/1000M RJ45口，支持全/半双工、MDI/ MDI-X自适应 |
CONSOLE | 1 个RJ45口 |
Bypass | 1组，单模单纤LC接口 |
Reset按钮 | 1个(短按重启，长按恢复出厂设置) |
交换性能 | |
交换容量 | 20G |
MAC地址表 | 8K |
包转发率 | 8.93Mpps |
包缓冲区 | 4.1M |
巨帧 | 10K |
VLAN数量 | 4K |
存储转发 | 支持 |
POE(需选配支持) | |
协议标准 | IEEE802.3af/at，POE/POE+ |
输出功率 | 单口最大30W |
POE端口 | 1-8口 |
线对 | 1/2（+）；3/6（-） |
POE管理 | 支持 |
电源参数 | |
电源输入 | DC:12-54V输入 |
功耗 | <6W（不包含POE） |
连接方式 | 6芯5.08mm间距接线端子 |
电源冗余 | 支持 |
防反接 | 支持 |
过压保护 | 支持 |
过流保护 | 支持 |
机械结构 | |
外壳材质 | 金属材质 |
防护等级 | IP40 |

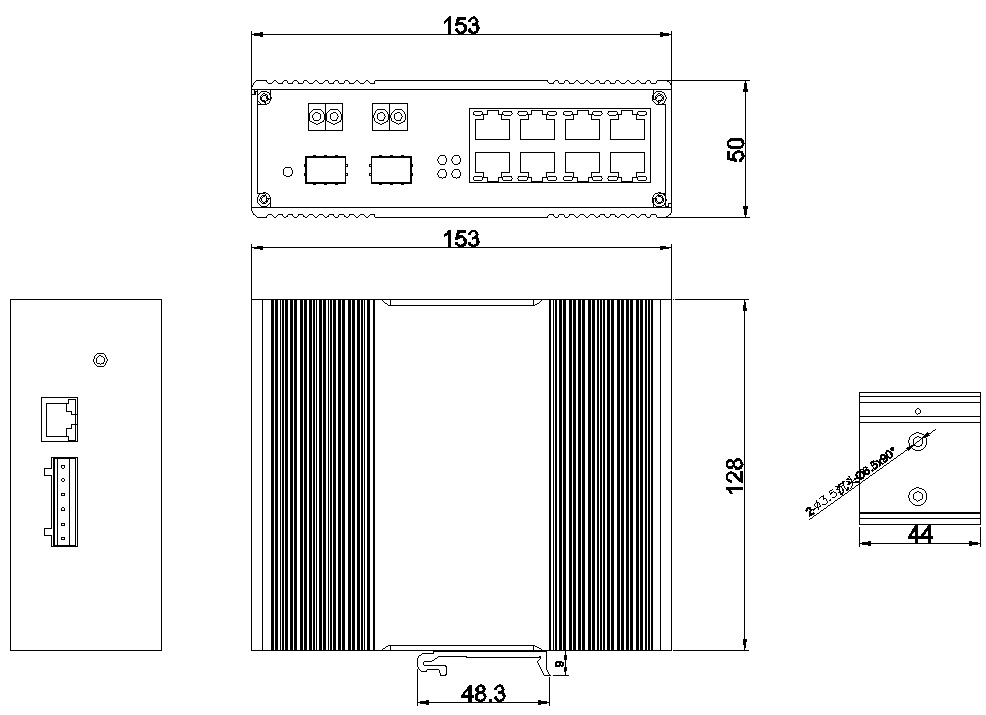

产品尺寸 | 153×128×50 mm |
净重/毛重 | 0.82kg/0.92kg |
安装方式 | 导轨式安装 |
环境参数 | |
工作温度 | -40℃- +85℃ |
工作湿度 | 5%-90%（非凝露） |
存储温度 | -40℃- +90℃ |
存储湿度 | 5%-95%（非凝露） |
安规 | |
静电防护(ESD) | IEC61000-4-2 接触放电:±8KV，空气放电:±15KV |
电磁场(RS) | IEC61000-4-3 10V/m(80MHz-6GHz) |
瞬时高压(EFT) | IEC61000-4-4 电源:±4KV |
防浪涌(Surge) | IEC61000-4-5 电源:±4KV |
传导抗扰(CS) | IEC61000-4-6 |
工频磁场(PFMF) | IEC61000-4-8 |
振动： | IEC60068-2-6 |
冲击： | IEC60068-2-27 |
自由跌落： | IEC60068-2-32 |
其他 | |
LED： | 电源指示灯 |
状态指示灯 | |
电口Link/Act指示灯 | |
光口Link/Act指示灯 | |
平均无故障工作时间(MTBF) | 500000h |
协议标准 | |
IEEE802.3 | 以太网协议 |
IEEE802.3i | 10Base-Tx |
IEEE802.3u | 100Base-Tx/Fx |
IEEE802.3z | 1000Base-X |
IEEE802.3ab | 1000Base-Tx |
IEEE802.3x | 流量控制 |
IEEE802.1p | COS (服务等级） |
IEEE802.1q | VLAN（虚拟局域网） |
IEEE802.1w | RSTP (快速生成树协议) |
IEEE802.1x | 安全性认证 |
IEEE802.1ab | LLDP (链路层发现协议) |
交换特性 | |
虚拟局域网(VLAN) | 支持 |
语音VLAN | 支持 |
协议VLAN | 支持 |
MAC VLAN | 支持 |
监控 VLAN | 支持 |
生成树 | 支持，支持STP/RSTP/MSTP |
ERPS | 支持 |
MAC地址学习和老化 | 支持 |
数字诊断(DDM) | 支持 |
流量控制 | 支持 |
LLDP | 支持 |
链路聚合(LAG) | 支持，支持静态聚合 |
端口镜像 | 支持 |
风暴控制 | 支持 |
QinQ | 支持 |
IGMP Snooping | 支持，支持V1/V2/V3 |
MLD Snooping | 支持 |
GVRP | 支持 |
安全特性 | |
端口隔离 | 支持 |
ACL | 支持 |
QOS | 支持，每个端口支持8个队列 |
AAA | 支持 |
防DOS攻击 | 支持 |
802.1X | 支持 |
IP Source Guard | 支持 |
ARP Inspection | 支持 |
DHCP Snooping | 支持 |
SSL | 支持 |
管理特性 | |
端口管理 | 支持 |
用户管理 | 支持 |
SNMP | 支持，支持SNMP V2c,SNMP V3 |
CLI | 支持 |
Telnet | 支持 |
SSH | 支持 |
Web管理 | 支持 |
SNTP | 支持 |
TFTP | 支持 |
系统日志(Syslog) | 支持 |
版本升级 | 支持 |
型号 | 规格描述 |
SH-GM0208B | 工业级千兆2光8电带Bypass网管型以太网交换机，8个10/100/1000Base-TX电口，2 个1000Base-FX SFP 插槽（不含模块），支持1组Bypass，DC双电源冗余 |
