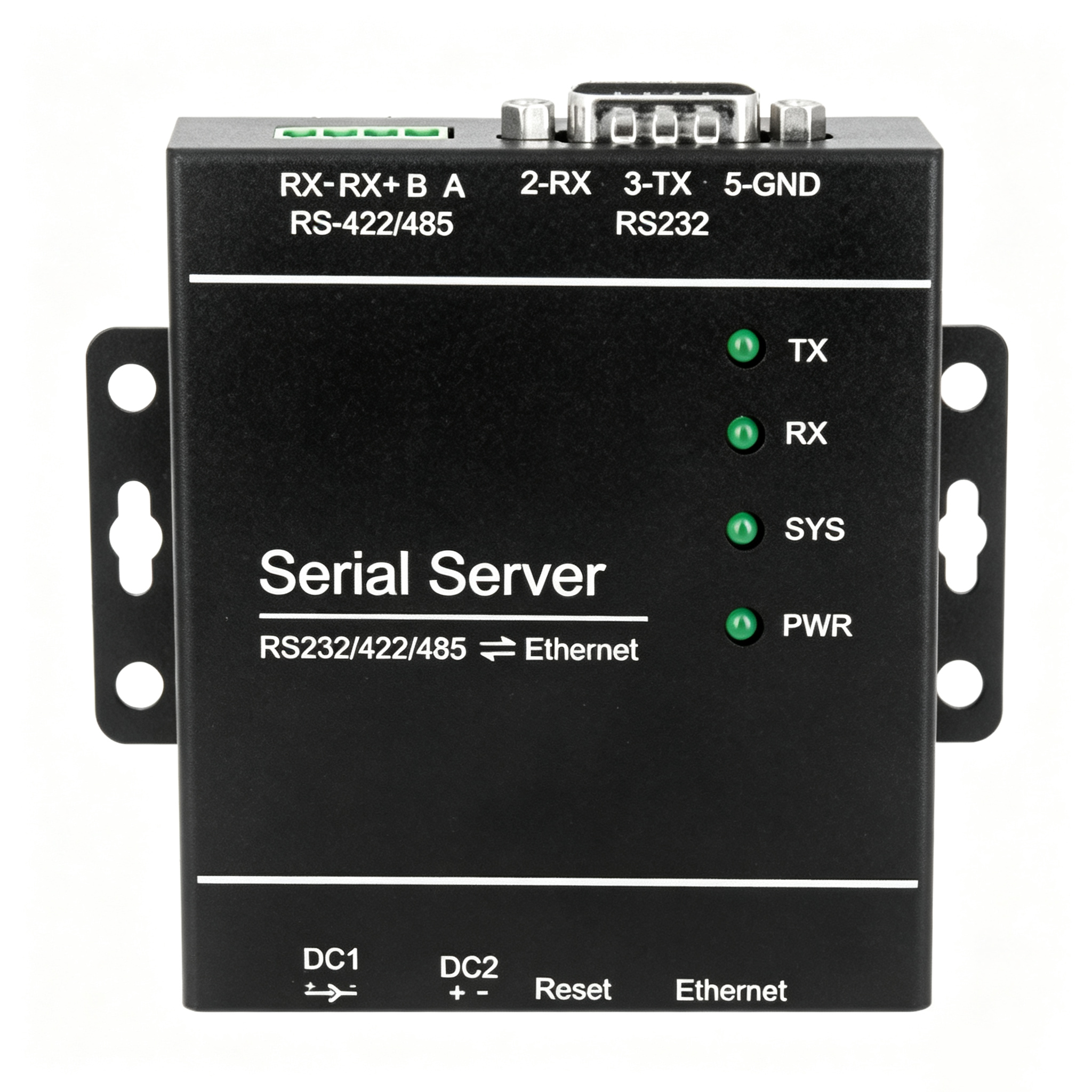

SH-GF1011D0
壁挂式·工业级串口服务器·1个百兆电口+1路RS232/RS422/485
● 单百兆电口，支持交叉直连自适应
● 串口/网口独立防护，防静电抗浪涌能力强
● 外置看门狗 + 复位键，设备运行更稳定
● 支持虚拟串口，适配多种串口通讯方式
● 金属外壳，适配工业现场部署
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-GF1011D0是一款工业级串口服务器，配备1个百兆电口和1路RS232/RS485/422串口，支持串口数据与TCP/IP网络的双向透明传输。产品具备Modbus网关和MQTT功能，工作温度范围-40℃至+85℃，适用于工业控制、物联网、环境监控等领域。支持多种传输模式（TCP/UDP/HTTP/MQTT）及自定义心跳包机制，确保数据传输稳定可靠，提供WEB配置，便于现场部署。
亮点优势：
l 支持 RS232 、RS485、RS232/RS485/RS422 三种串口信号，可以按需选择不同规格设备，节省项目投入成本
l 串口波特率可设 600bps 到 230.4Kbps；
l 工作模式可选择 TCP Client、TCP Server、UDP Client、UDP Server、MQTT
l 支持 Modbus 网关功能，轻松实现 ModbusRTU 和 ModbusTCP 协议互转
l 支持多主机轮询 Modbus 指令，毫秒级采集数据
l 支持 MQTT 功能，可接入标准 MQTT 协议云平台，实现透传功能
l 支持 TCP Client 短连接功能，短连接断开时间自定义
l 自定义注册包和心跳包机制，保证连接真实可靠，杜绝死连接
l 服务器支持WEB 配置及管理
应用领域：
广泛用于工业控制，设备自动化，物联网，环境监控，智能交通，动环监控等领域。
I/O接口 | |
串口 | SH-GF1011D0:1*RS232/485/422(DB9公头接口+4pin端子) SH-GF1011A0:1*RS485(2pin端子) SH-GF1011C0:1*RS232(DB9公头) |
电口 | 1个(RJ45)，百兆（1.5K隔离保护） |
串口参数 | |
接口数量 | 1 |
波特率 | 600bps~230400bps |
校验位 | None/Even/Odd/Space/Mark |
数据位 | 5/6/7/8 |
停止位 | 1,2 |
接口数量 | 1 |
串口脚位 | SH-GF1011D0:RS485（A/B）、RS232(DB9公头)、RS422（Tx+/Tx-/Rx+/Rx-） SH-GF1011A0:RS485（A/B） SH-GF1011C0:RS232(DB9公头) |
电源参数 | |
接口类型 | 1个5.5*2.5mm DC座，2芯3.81mm间距接线端子 |
工作电压 | 5~36V |
防反接 | 支持 |
机械结构 | |
外壳材料 | 金属材质 |
外形尺寸 | 81×89×24 mm（L*W*H）(含挂耳） |
重量 | 0.17kg |
安装方式 | 桌面/壁挂 |
环境参数 | |
工作温度 | -40℃ ～ +85℃ |
贮存温度 | -40℃ ～ +85℃ |
相对湿度 | 5 %～95 %H(无凝露) |
传输模式 | |
TCP/UDP模式 | TCP Server/TCP client/UDP Server/UDP Client/UDP 组播 |
HTTP模式 | HTTPD Client |
MQTT 模式 | 支持 |
Modbus模式 | ModbusRTU转TCP协议、Modbus多主机轮询 |
短连接 | 支持 |
型号 | 规格描述 |
SH-GF1011D0 | 串口转电服务器，百兆1电+1路RS232/485/422（DB9公头接口+4pin端子），-40℃- +85℃ |
SH-GF1011A0 | 串口转电服务器，百兆1电+1路RS485（2pin端子），-40℃- +85℃ |
SH-GF1011C0 | 串口转电服务器，百兆1电+1路RS232（DB9公头接口），-40℃- +85℃ |
