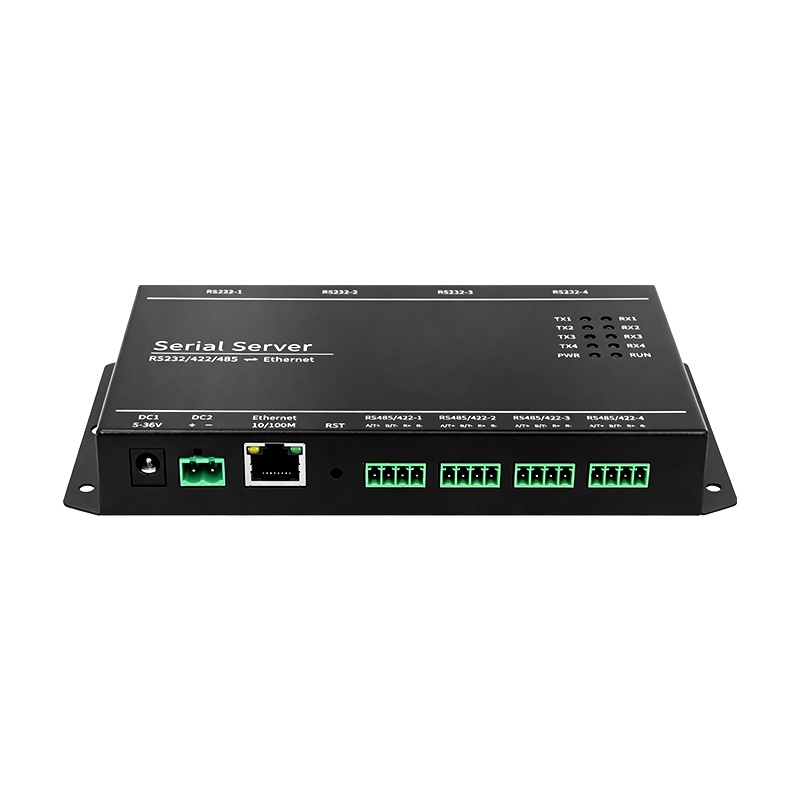

SH-GF1014D0
壁挂式·工业级串口服务器·1个百兆电口+4路RS232/RS422/485
● 单百兆电口，支持交叉直连自适应
● 串口/网口独立防护，防静电抗浪涌能力强
● 外置看门狗 + 复位键，设备运行更稳定
● 支持虚拟串口，适配多种串口通讯方式
● 金属外壳，适配工业现场部署
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-GF1014D0支持串行终端到TCP/IP之间数据转换，内部集成TCP/IP协议栈，实现RS-R232/485/422串口与TCP/IP网络接口的数据双向透明传输，使得串口设备能够具备联网功能。内部集成ARP，IP，TCP，HTTP，ICMP，UDP等协议。所有程序提供中英文界面，有设置向导，易于操作。广泛用于工业控制，设备自动化，物联网，环境监控，智能交通，动环监控等领域。
亮点优势点
l 支持RS232、RS485、RS422三种串口信号，可按需选择不同规格设备，节省项目投入成本
l 串口波特率可设300bps到230.4Kbps
l 工作模式可选择TCP Client、TCP Server、UDP透传、MQTT
l 支持Modbus网关功能，轻松实现ModbusRTU和ModbusTCP协议互转
l 支持MQTT功能，可接入标准MQTT协议云平台，实现透传功能
l 支持虚拟串口功能，可根据应用配置多种串口通讯方式
l 支持WEB配置及管理
应用领域：
广泛应用于工业控制自动化、轨道交通、电力系统、油气监测、安防及市政水利等关键基础设施领域。
支持协议 | |
协议 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MQTT、MODBUS |
工作模式 | VCOM、MCP、TCPServer、TCPClient、UDPClient、Modbus TCPServer、Modbus TCP Client |
端口 | |
电口数量 | 1个(RJ45)，百兆 |
电口速率 | 10/100M自适应，交叉直连自适应 |
网口保护 | 2KV |
串行接口 | 4路RS232（DB9公头接口）、4路RS485/422（ 4pin端子） |
串口脚位 | RS485（A/B）、RS232(DB9公头)、RS422（Tx+/Tx-/Rx+/Rx-） |
串口传输距离 | RS-232：15m；RS-485/422：1200m |
波特率 | 300bps ~ 230400bps |
校验位 | None/Even/Odd/Space/Mark |
数据位 | 5/6/7/8 |
停止位 | 1,2 |
电源 | |
供电电压 | DC 5~32V |
工作电流 | 30mA @12V（功耗约0.36W，实际最大小于2W） |
接口类型 | 标准5.5×2.5火车头电源座 或 2P端子电源，防反接保护 |
环境 | |
工作温度 | -40℃ ~ +85℃ |
存储温度 | -40℃ ~ +85℃ |
相对湿度 | 5% ~ 95%（无凝露） |
大气压力 | 70～106 kPa |
机械结构 | |
外壳 | 1.0mm金属 |
尺寸 | 98.0×86.0×25.0mm（L×W×H）含挂耳、端子，以实际为准 |
重量 | 0.38Kg |
安装方式 | 桌面/壁挂/导轨 |
其他 | |
LED | PWR电源指示灯，串口独立数据收发指示灯（典型） |
复位键 | 1个出厂复位按键RESET（硬件恢复出厂设置） |
型号 | 规格描述 |
SH-GF1014D0 | 工业级串口转电服务器，百兆1电+4路RS232/485/422，-40℃- +85℃ |
