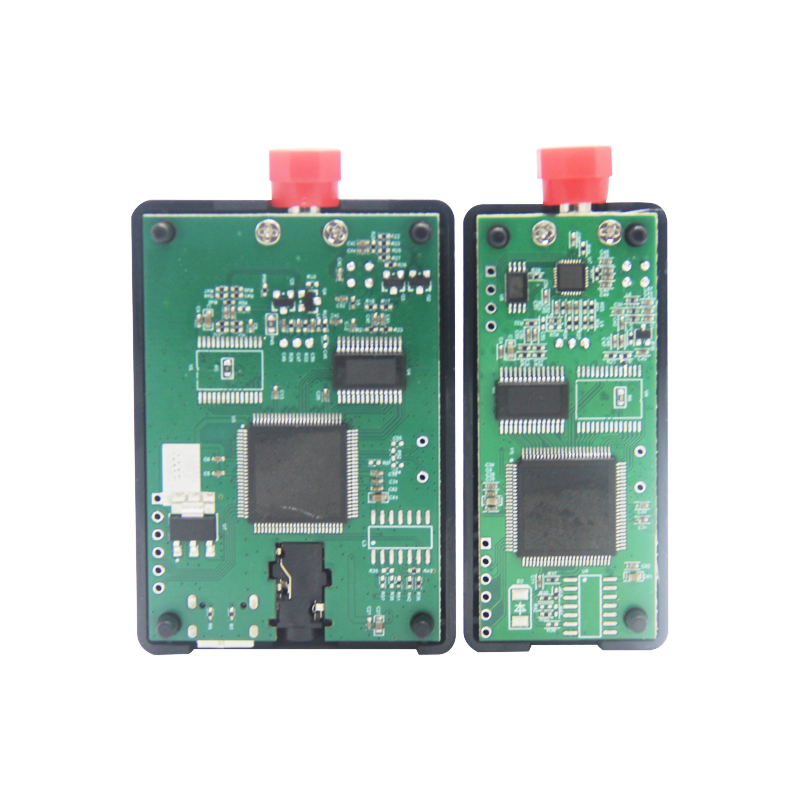

SH-OTMP01
光纤远距离嵌入式光端机

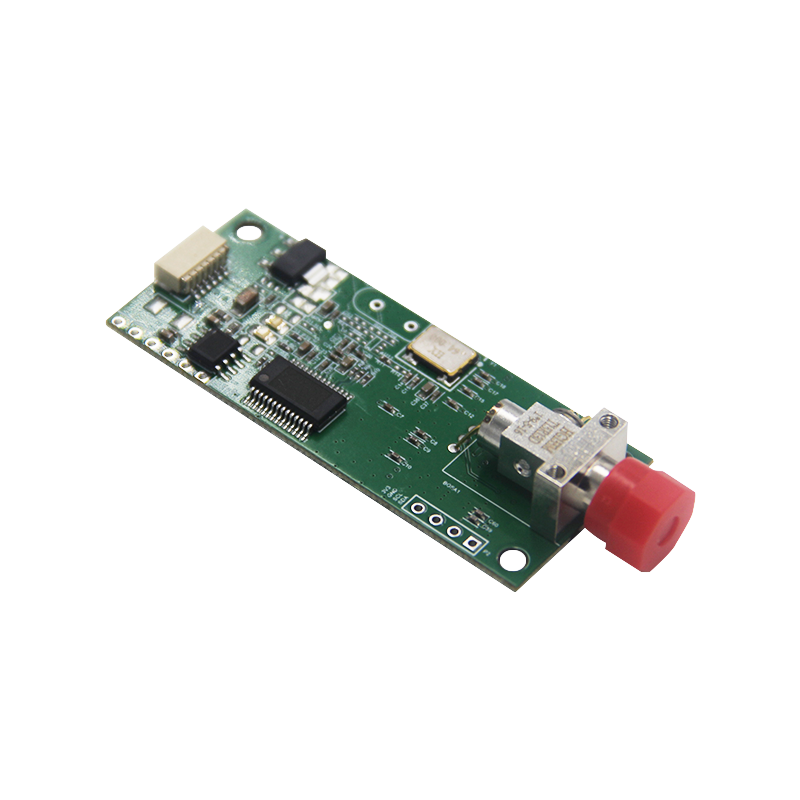

【发射端】
产品类型：嵌入式（无外壳）
光口类型：单模单纤 FC接口
光口速率：0~1M
数据接口：SH1.0*6PIN

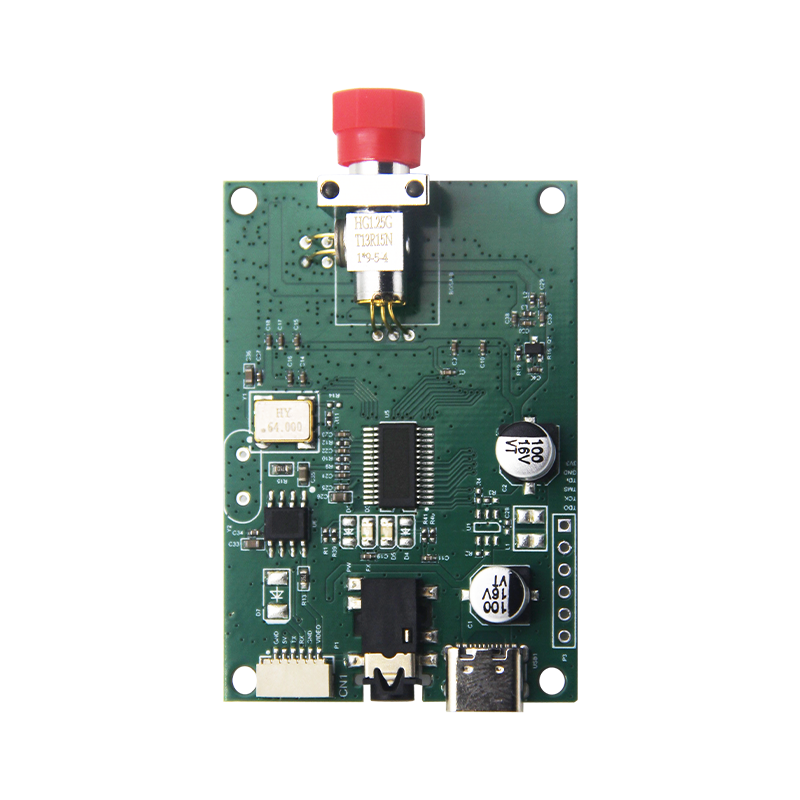

【接收端】
产品类型：嵌入式（无外壳）
光口类型：单模单纤 FC接口
光口速率：0~1M
数据接口：SH1.0*6PIN
Type-C：1个
AV接口：1个
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
光端机在光纤通信系统中充当着信号“翻译者”和“调度者”的角色，将光信号与电信号之间高效转换，并协调各模块稳定协作。在超远距离有线光纤通信中，其任务不再仅仅是完成信号透传，更要承担信号完整性管理、链路状态实时监控、环境扰动自适应补偿等任务。
在实践中，典型的光纤远距离光端机包括两大组成部分：发射光端机、接收端光端机。其中，发射端和接收端的光端机需要通过超细光纤实时进行高码率通信，而这对光端机的核心模块稳定性、噪声抑制能力、数据缓存管理等方面提出了严苛要求。
● 嵌入式（无外壳）
● 宽温工作-20~70℃
● 单模单纤FC接口
● 0-40km传输距离
● TTL(UART)数据格式
● 支持NTSC/PAL视频数据
|
规格 |
参数 |
|
|
光口 |
光口数量 |
1个 |
|
光纤接口 |
FC接口 |
|
|
光纤类型 |
单模单纤 |
|
|
速率 |
0~1M |
|
|
工作波长 |
1550nm/1310nm |
|
|
传输距离 |
0~40KM |
|
|
数据方向 |
双向传输 |
|
|
数据格式 |
TTL(UART) |
|
|
发射端端口 |
产品类型 |
嵌入式（无外壳） |
|
型号 |
SH-OTM01A |
|
|
数据接口 |
SH1.0*6PIN |
|
|
视频制式 |
NTSC/PAL |
|
|
尺寸 |
69*25（长*宽） |
|
|
重量 |
22.4g |
|
|
接收端端口 |
产品类型 |
嵌入式（无外壳） |
|
型号 |
SH-OTM01B |
|
|
数据接口 |
SH1.0*6PIN |
|
|
视频制式 |
NTSC/PAL |
|
|
Type-C |
1个 |
|
|
AV接口 |
1个 |
|
|
尺寸 |
69*40（长*宽） |
|
|
重量 |
28.4g |
|
|
电源 |
供电方式 |
5V-DC |
|
功耗 |
2.5W |
|
|
环境 |
工作温度： |
-20~70℃ |
|
存储温度： |
-40~80℃ |
|
|
外壳 |
聚乳酸(PLA) |

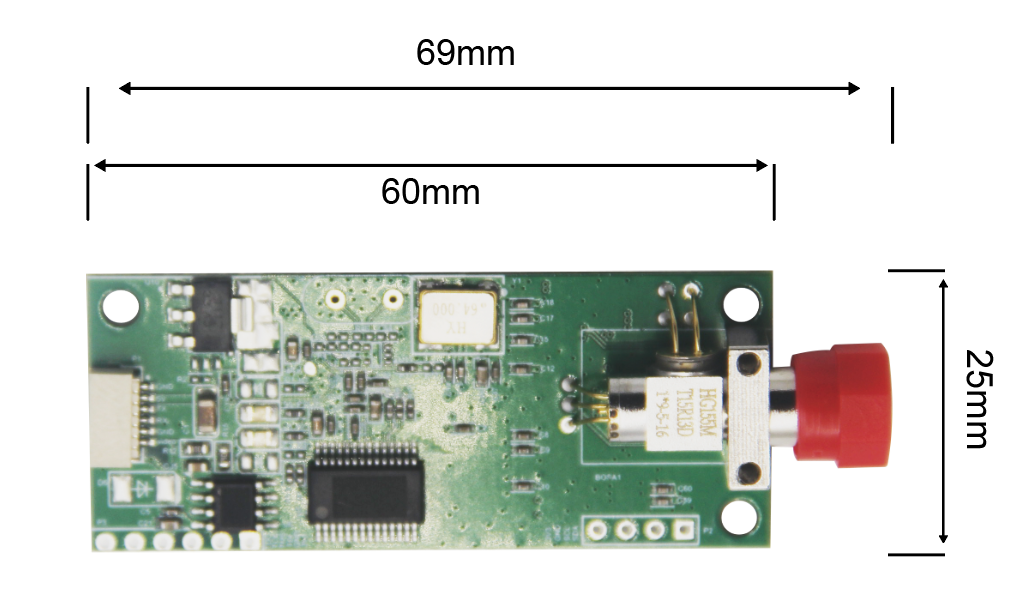

【发射端】结构图
【接收端】结构图
热销型号* | 规格描述 |
SH-OTMP01A | 内嵌式光纤远距离光端机发射端，1个光口，SH1.0*6PIN数据接口 |
SH-OTMP01B | 内嵌式光纤远距离光端机接收端，1个光口，SH1.0*6PIN数据接口，1个Type-C接口，1个AV接口 |
