SH-DL4100-012012B
工业级12光12电千兆Bypass网管型交换机
电口：12个10/100/1000Base-T电口
光口：12个SFP插槽，支持百兆/千兆SFP模块插入
Bypass:2组
结构：DINrail导轨式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-DL4000-012012B工业级12光12电Bypass网管型交换机提供12个SFP插槽和12个10/100/1000Base-TX千兆电口；支持G.8032 EPRS以太环网保护切换协议，自愈时间<50ms，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温范围，保证设备在恶劣环境下稳定运行；此外，SH-DL4000-020012B可基于Web、Telnet、Console(CLI)对设备进行管理和配置；具有高带宽、多端口等特点，广泛应用于智能电力行业。
SH-DL4100-012012B采用盛科CTC2118作为主交换芯片,可提供56Gbps的交换容量，提供MAC地址表8K，支持10240Bytes巨帧。采用CTC21104PHY芯片扩展光口电口，采用君正X2000作为CPU，X2000 是君正推出的一款高性能、高集成度的综合应用处理器产品，采用 XBurst ® 2 逻辑双核1.2GHz 主频，加 XBurst ® 小核 240MHz 主频的构架 X2000，低功耗，主要面向智能物联网和数据控制领域。
SH-DL4100-012012B的12个外置光接口可支持2组BYPASS功能:在设备遇到掉电等异常情况时，通过软硬件的控制，使光口直接在物理层面上导通。SH-DL4100-012012B能显著提高网络的稳定性和数据安全性，同时提高工作效率，提供快速故障切换能力，使得企业和组织能够更好地应对各种网络挑战，保障业务的连续性和数据的完整性。
● 提供12个10/100/1000Base-T电口
● 提供12个SFP插槽，支持百兆/千兆SFP模块插入
● 支持2组Bypass
● 支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达50ms内
● 支持STP/RSTP/MSTP网络冗余协议
● 支持IGMP v1/v2/v3 (IGMP snooping)组播管理
● 支持SNMP v2c/v3 & 802.1Q VLAN 网络管理
● 通过Web、Telnet、Console(CLI)等多种方式管理和配置
● 无风扇设计，高强度金属外壳
● AC100-240V/DC18-54V供电可选
参数 | 规格 |
电口： | 12个10/100/1000M RJ45口 |
传输距离： | ≤100米 @100/1000Base-T |
≤250米 @10Base-T | |
光口： | 12个SFP插槽，支持百兆/千兆SFP模块 |
波长： | 多模：850nm，1310nm |
单模：1310nm，1550nm | |
单纤：1310/1550nm，1490/1550nm | |
传输距离： | 多模：550m/2km；单模：3km~120km |
Bypass口 | 2组 |
Console | 1个 |
USB接口 | 1个 |
背板带宽： | 48G |
MAC地址表： | 8K |
包转发率： | 35.7Mpps |
存储转发： | 支持 |
供电电压： | AC100-240V/DC18-54V |
功耗： | ≤30W |
接口： | 5芯5.08mm间距接线端子 |
电源冗余： | 支持 |
防反接： | 支持 |
工作温度： | -40℃- +85℃ |
工作湿度： | 5%-90%（非凝露） |
存储温度： | -40℃- +95℃ |
存储适度： | 5%-95%（非凝露） |
外壳： | 金属型材 |
防护等级： | IP40 |

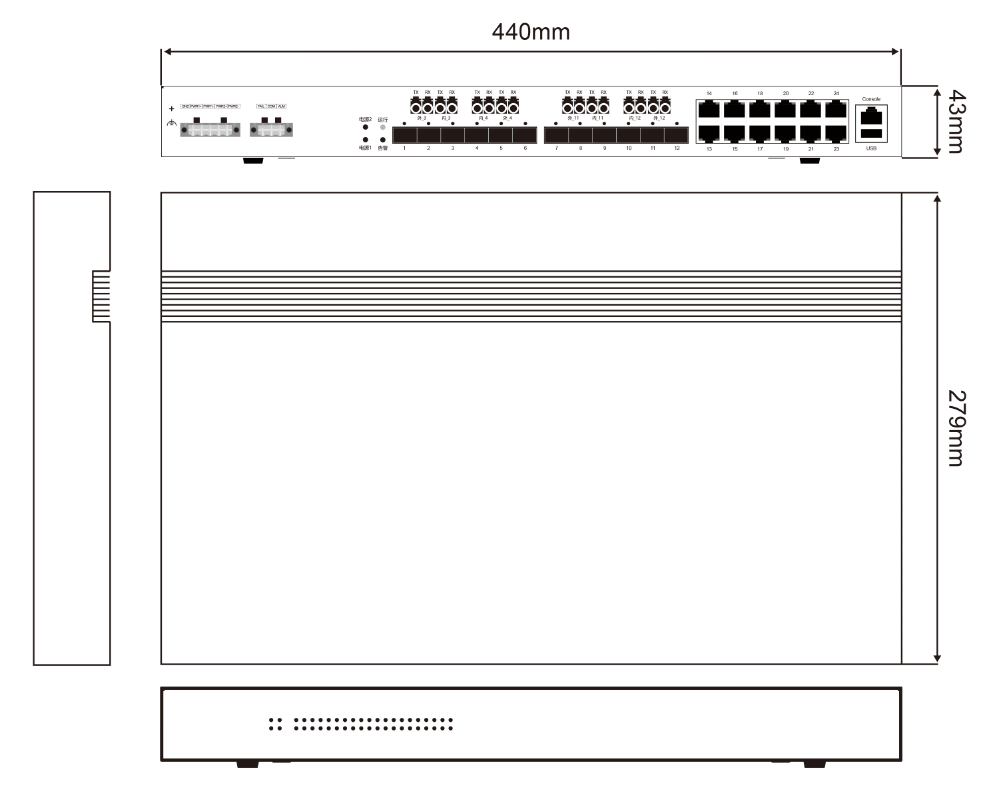

尺寸： | 440×279×43mm |
安装方式： | 机架式安装 |
静电防护(ESD)： | IEC61000-4-2 Level 4； 空气放电:±15KV，接触放电:±8KV |
电磁场： | IEC61000-4-3 |
瞬时高压 (EFT)： | IEC61000-4-4 Level 4； 电源: ±4KV，信号: ±2KV |
防浪涌： | IEC61000-4-5 Level 4； 电源:差模±2KV，共模±4KV 信号:差模±2KV，共模±6KV |
LED： | 电源指示灯 |
光口Link/Act指示灯 | |
电口Link/Act指示灯 | |
电口速率指示灯 | |
MTBF： | 500,000小时 |
参数 | 内容 |
IEEE802.3 | 以太网协议 |
IEEE802.3i | 10Base-Tx |
IEEE802.3u | 100Base-Tx/Fx |
IEEE802.3z | 1000Base-X |
IEEE802.3ab | 1000Base-Tx |
IEEE802.3x | 流量控制 |
IEEE802.3ad | LACP (链路汇聚控制协议) |
IEEE802.1p | COS (服务等级） |
IEEE802.1q | VLAN（虚拟局域网） |
IEEE802.1d | STP (生成树协议) |
IEEE802.1w | RSTP 、MSTP(快速生成树协议) |
IEEE802.1x | 安全性认证 |
IEEE802.1ab | LLDP (链路层发现协议) |
冗余网络 | 支持STP/RSTP/MSTP，支持ERPS |
ERPS | 支持单环、相切环、相交环、多环 |
MAC地址表 | 遵循IEEE 802.1q标准 |
镜像 | 支持基于端口的镜像 |
二层组播 | 支持IGMP V1、V2、V3 Snooping；支持源端口检查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
VLAN | 支持基于端口的VLAN；支持access口，trunk口，hybrid口，在1000个VLAN网络规模下保护切换时间＜100ms |
GVRP | 支持 |
端口聚合 | 支持静态聚合，支持动态聚合（LACP协议）
|
QOS | 支持QoS重标记，优先级映射，支持SP，PQ,WRR以及SP+WRR调度算法，支持入口限速，支持入口优先级限速，支持出口限速，支持出口队列限速，支持基于流的QoS，支持风暴抑制，每个端口支持8个队列 |
ACL | ≥32，每端口队列数≥8，支持匹配L2，L3，L4层字段，支持log，重定向，镜像，限速等行为 |
诊断维护 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
网络安全 | 支持防范DoS/DDoS攻击功能； 支持对接入用户的802.1X认证，支持本地认证和Radius认证 |
CPU保护 | 支持 |
管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
SNMP | 支持SNMP V2C，支持SNMP V3 |
RMON | 支持统计组，支持历史组，支持告警组，支持事件组 |
Web管理 | 支持Web管理，支持HTTP V1.1，支持HTTPS |
IPV4/IPV6 | 支持IPV4，支持IPV6 |
端口管理 | 支持端口启动和禁用，支持速率设置 |
操作和维护 | 支持第三方网管，支持《南方电网配电数据网设备网管系统技术规范》附录A MIB库，支持本地操作管理和维护 |
DHCP Client | 支持 |
TFTP | 支持TFTP Client |
Telnet | 支持Telnet Server |
SSH | 支持SSH Server |
版本升级 | 支持软件在线升级 |
