SH-GM04024系列
千兆4光24电工业级二层网管（POE）交换机
电口：24个10/100/1000M自适应电口
光口：4个SFP插槽，支持千兆/百兆模块
网管：二层网管
POE：选配
结构：DINrail导轨式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

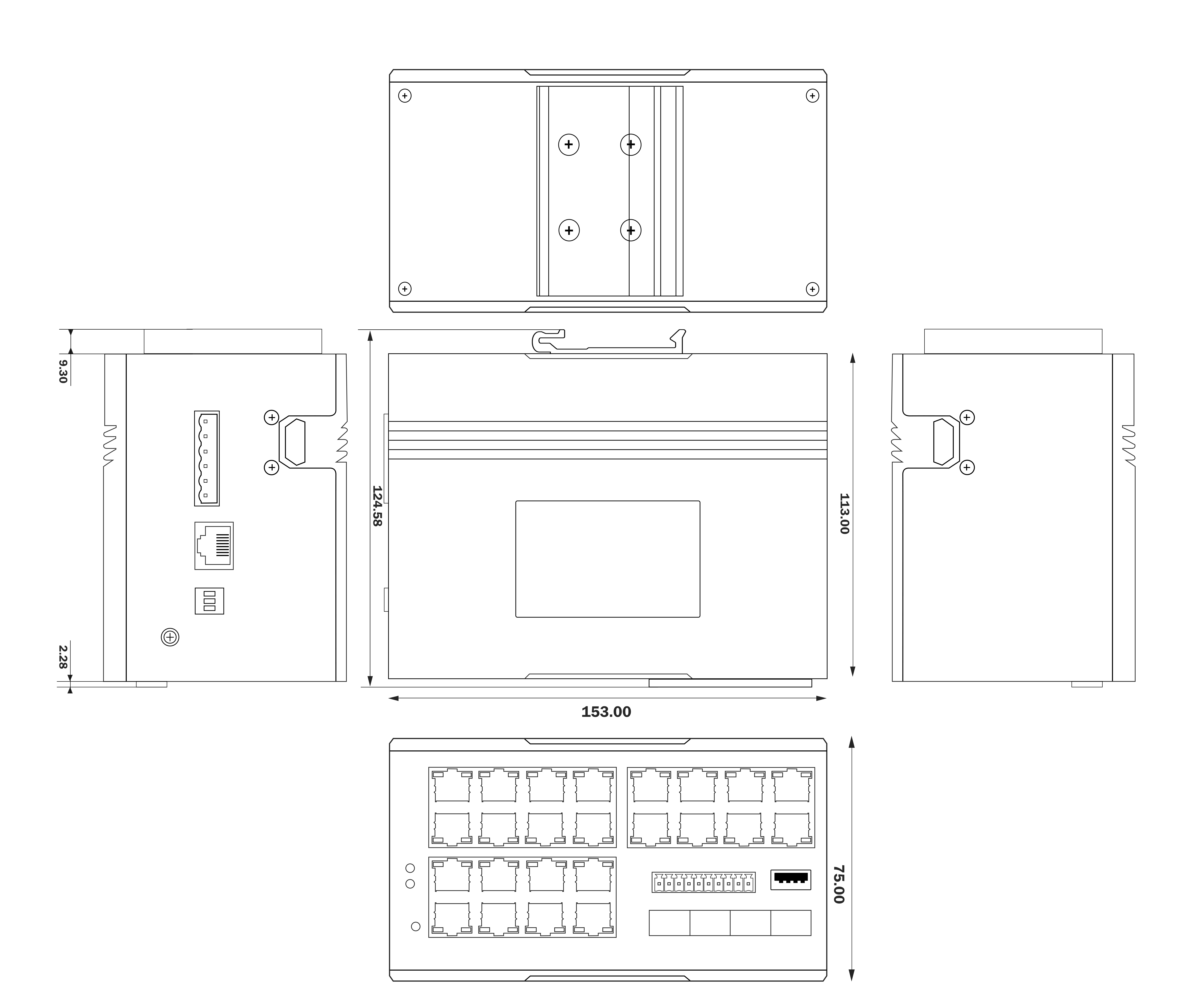

- 结构图
- 订购信息
SH-GM04024工业级网管型交换机，提供24个10/100/1000Base-T以太网端口和4个1000M 插槽。支持ERPS环网及一键环网，支持G.8032 ERPS以太环网保护切换协议，自愈时间可达50ms内，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温工作范围，保证设备在恶劣环境下稳定运行；此外，支持二层网管功能，基于Web、Telnet、Console(CLI)、SNMP对设备进行管理和配置；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。
提供24个10/100/1000Base-T 电口
提供4个SFP插槽，支持千兆SFP模块插入
支持IEEE802.3等标准以太网协议
支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达50ms内
支持STP/RSTP/MSTP网络冗余协议
支持IGMP v1/v2/v3 (IGMP snooping)组播管理
支持SNMP v2c/v3 & 802.1Q VLAN 网络管理
通过Web、Telnet、Console(CLI)等多种方式管理和配置
无风扇设计，高强度金属外壳
支持选配2路485
支持选配1路DI/DO输出
| 规格 | 参数 |
|---|---|
| 业务接口 | 4个SFP插槽，支持千兆/百兆SFP模块 24个10/100/1000M自适应电口，可选支持POE 1个USB口 2路RS-485 2路DI/DO |
| Console口 | 1个RJ45网管调试口 |
| 复位键 | 支持 |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
| 交换特性 | 备板带宽：56G MAC地址表：16K 包转发率41.6Mpps 支持存储转发 |
| 传输距离 | 10Base-Tx UTP网线:<250m over Cat3/4/5 or up 100Base-Tx UTP网线:<150m over Cat5/5e or up 1000Base-TX UTP网线:<100m over Cat5e/6 or up 多模光纤:<2km 单模光纤:<160km |
| PoE | 支持IEEE802.3at和IEEE802.3af国际标准 输出功率：单口最大30W输出 输入电压：DC48V~54V 线对：1,2 (+) /3,6(-) |
| 指示灯 | 电源，系统，电口link/act，电口速率，光口link/act |
| 电源 | 电压输入：DC12V~54V 接口：6-PIN接线端子 支持双电源备份，支持电源无极性，防反接 |
| 功耗 | <12W（不含POE功耗） |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 存储温度： -40⁰C~ +85 ⁰C 相对湿度：5~95% 非凝结 |
| 安装方式 | DINrail导轨式 |
| 尺寸 | 154*113*75mm |
| 重量 | 1.35KG |
| 安规 | 防浪涌：6KV；执行标准：IEC61000-4-5 静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2 |
| 规格 | 参数 |
|---|---|
| 交换特性 | |
| 端口聚合 | 支持静态聚合； 支持动态聚合（LACP） |
| 端口特性 | 支持IEEE802.3x 流量控制； 支持端口流量统计 |
| MAC地址表 | 遵循IEEE 802.1q标准； 支持MAC地址自动学习和老化； 支持静态，动态MAC表项； MAC地址容量：8K |
| VLAN | 支持4094个VLAN； 支持基于端口的VLAN； 支持access口，trunk口，hybrid口 |
| GVRP | 支持 |
| QinQ | 支持基于VLAN的QinQ(vlan-based); 支持1:1 Vlan Mapping |
| LLDP | 支持LLDP； 支持LLDP-MED |
| 镜像 | 支持基于端口的双向镜像； 支持基于VLAN的输入镜像； 支持基于流的输入镜像 |
| 生成树 | 支持STP； 支持RSTP； 支持MSTP |
| ERPS(G.8032) | 支持单环； 支持相切环； 支持相交环； 支持多实例 |
| 协议VLAN | 支持基于MAC的VLAN； 支持基于协议的VLAN； 支持基于IP子网的VLAN |
| 语音VLAN | 支持静态配置； 支持LLDP-ME |
| 私有VLAN | 支持 |
| IGMP Snooping | 支持IGMP V1 Snooping； 支持IGMP V2 Snooping； 支持IGMP V3 Snooping； 支持源端口检查； 支持IGMP Fast Leave； 支持IGMP Filter； 支持IGMP代理 |
| MLD Snooping | 支持MLD V1 Snooping； 支持MLD V2 Snooping； 支持源端口检查； 支持MLD Fast Leave； 支持MLD Filter； 支持MLD代 |
| MVR | 支持静态模式； 支持动态模式； 支持Fast Leave |
| 安全特性 | |
| ACL | 支持匹配L2,L3,L4层字段； 支持log，重定向，镜像，限速等行 |
| QoS | 支持QoS重标记，优先级映射； 支持SP,WRR以及SP+WRR调度算法； 支持入口限速； 支持入口优先级限速； 支持出口限速； 支持出口队列限速； 支持基于流的QoS； 支持风暴抑制； 每个端口支持8个队列 |
| Dot1x | 支持基于端口的1X认证； 支持基于用户的1X认证； 支持基于MAC的认证； 支持Radius服务； 支持TACACS+服务 |
| IP Source Guard | 支持动态表项（来自DHCP Snooping）； 支持静态表项（来自配置） |
| ARP Inspection | 支持动态表项（来自DHCP Snooping） 支持静态表项（来自配置 |
| 端口安全 | 支持 |
| 接入管理 | 支持 |
| 管理特性 | |
| 用户管理 | 支持登陆认证 |
| SNMP | 支持SNMPV2C; 支持SNMPV3 |
| RMON | 支持统计组； 支持历史组; 支持告警组; 支持事件组 |
| Web管理 | 支持Web管理； 支持HTTP V1.1； 支持HTTPS |
| IPV4/IPV6 | 支持IPV4； 支持IPV6 |
| POE | 支持802.3AF； 支持802.3AT； 支持功率管理（Class模式，节能模式，静态模式， LLDP-MED模式）； 仅针对支持POE的机型 |
| 版本升级 | 支持 |
| Syslog | 支持 |
| 诊断 | 支持ping(ipv4); 支持ping(ipv6); 支持traceroute(ipv4); 支持traceroute(ipv6) |
| 应用特性 | |
| NTP | 支持NTP Client |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server |
| SSH | 支持SSH Server |
| DHCP | 支持DHCPv4 Client 支持DHCPv6 Client |
| DHCP Snooping | 支持建立Snooping表； 支持信任口 |
| 型号 | 产品规格 |
|---|---|
| SH-GM04024 | 4千兆光24千兆电网管型工业级交换机，24个10/100/1000Base-TX电口， 4个1000M SFP 插槽（不含模块），DC双电源冗余 |
*更多型号或规格配置，请联系我们。
