SH-GM00424系列
千兆4光24电工业级二层网管(POE)交换机
电口：24个10/100/1000M自适应电口
光口：4个SFP插槽，支持千兆/百兆模块
网管：二层网管
POE：可选
结构：机架式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

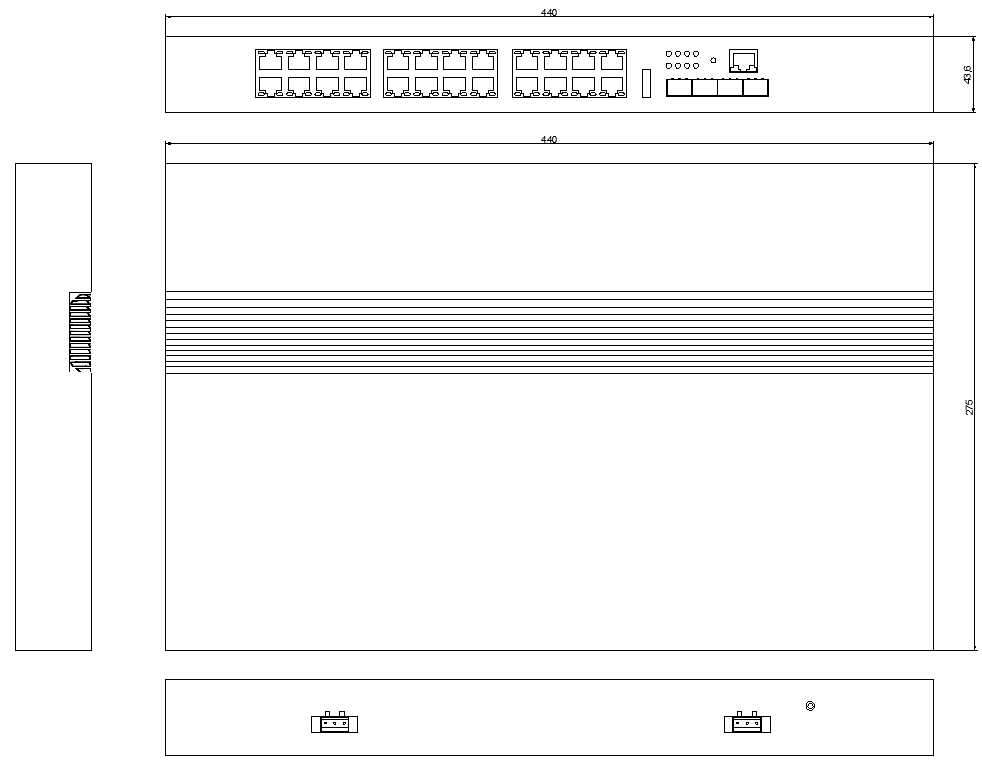

- 结构图
- 订购信息
SH-GM00424工业级网管型交换机，提供24个10/100/1000MBase-T以太网端口和4个10/100/1000MBase-X SFP。支持ERPS环网及一键环网，支持G.8032 ERPS以太环网保护切换协议，自愈时间可达50ms内，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温工作范围，保证设备在恶劣环境下稳定运行；此外，支持二层网管功能，基于Web、Telnet、Console(CLI)、SNMP对设备进行管理和配置；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。
提供24个10/100/1000Base-T电口
提供4个10/100/1000MBase-X SFP插槽支持IEEE802.3等标准以太网协议
支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达50ms内
支持STP/RSTP/MSTP网络冗余协议
支持IGMP v1/v2/v3 (IGMP snooping)组播管理
支持SNMP v2c/v3 & 802.1Q VLAN 网络管理
通过Web、Telnet、Console(CLI)等多种方式管理和配置
无风扇设计，高强度金属外壳
| 规格 | 参数 |
端口 | |
电口： | 24个10/100/1000M RJ45口 |
传输距离： | ≤100米 @100/1000Base-T |
≤250米 @10Base-T | |
| 光口 | 4个10/100/1000MBase-X SFP插槽 |
波长： | 多模：850nm，1310nm |
单模：1310nm，1550nm | |
单纤：1310/1550nm，1490/1550nm | |
传输距离： | 多模：550m/2km；单模：3km~120km |
交换特性 | |
交换容量： | 56G |
MAC地址表： | 16K |
包转发率： | 41.664Mpps |
存储转发： | 支持 |
电源 | |
供电电压： | DC220-380V;AC100-240V |
功耗： | ≤36W |
接口： | 3PIN接线端子 |
电源冗余： | 支持 |
防反接： | 支持 |
环境 | |
工作温度： | -40℃- +85℃ |
工作湿度： | 5%-90%（非凝露） |
存储温度： | -40℃- +95℃ |
存储适度： | 5%-95%（非凝露） |
机械结构 | |
外壳： | 金属型材 |
防护等级： | IP40 |
尺寸： | 标准1U，深度275mm |
净重： | 3.75kg |
安装方式： | 机架式安装 |
安规 | |
静电防护(ESD)： | IEC61000-4-2 Level 3； 空气放电:±8KV，接触放电:±6KV |
电磁场： | IEC61000-4-3 |
瞬时高压 (EFT)： | IEC61000-4-4 Level 3； 电源: ±2KV，信号: ±1KV |
防浪涌： | IEC61000-4-5 Level 3； 电源:差模±2KV，共模±4KV 信号:差模±2KV，共模±6KV |
其他 | |
LED： | 电源指示灯 |
光口Link/Act指示灯 | |
电口Link/Act指示灯 | |
电口速率指示灯 | |
MTBF： | 500,000小时 |
| 规格 | 参数 |
协议标准 | |
IEEE802.3 | 以太网协议 |
IEEE802.3i | 10Base-Tx |
IEEE802.3u | 100Base-Tx/Fx |
IEEE802.3z | 1000Base-X |
IEEE802.3ab | 1000Base-Tx |
IEEE802.3x | 流量控制 |
IEEE802.3ad | LACP (链路汇聚控制协议) |
IEEE802.1p | COS (服务等级） |
IEEE802.1q | VLAN（虚拟局域网） |
IEEE802.1d | STP (生成树协议) |
IEEE802.1w | RSTP (快速生成树协议) |
IEEE802.1x | 安全性认证 |
IEEE802.1ab | LLDP (链路层发现协议) |
交换特性 | |
冗余网络 | 支持STP/RSTP/MSTP，支持ERPS |
环路保护 | 支持私有的环路保护协议 |
ERPS | 支持单环、相切环、相交环、多环 |
MAC地址表 | 遵循IEEE 802.1q标准； 支持MAC地址自动学习和老化；支持静态，动态MAC表项 |
镜像 | 支持基于端口的双向镜像，支持基于VLAN的输入镜像，支持基于流的输入镜像 |
二层组播 | 支持IGMP V1、V2、V3 Snooping；支持源端口检查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
VLAN | 支持基于端口的VLAN；支持access口，trunk口，hybrid口 |
私有VLAN | 支持 |
GVRP
| 支持 |
端口聚合 | 支持静态聚合，支持动态聚合（LACP协议） |
安全特性 | |
QOS | 支持QoS重标记，优先级映射，支持SP，WRR以及SP+WRR调度算法，支持入口限速，支持入口优先级限速，支持出口限速，支持出口队列限速，支持基于流的QoS，支持风暴抑制，每个端口支持8个队列 |
ACL | 支持匹配L2，L3，L4层字段，支持log，重定向，镜像，限速等行为 |
Dot1x | 支持基于端口的1X认证，支持基于用户的1X认证，支持基于MAC的认证，支持Radius服务 |
IP Source Guard | 支持动态表项（来自DHCP Snooping），支持静态表项（来自配置） |
ARP Inspection | 支持动态表项（来自DHCP Snooping），支持静态表项（来自配置） |
诊断维护 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
管理特性 | |
管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
SNMP | 支持SNMP V2C，支持SNMP V3 |
RMON | 支持统计组，支持历史组，支持告警组，支持事件组 |
Web管理 | 支持Web管理，支持HTTP V1.1，支持HTTPS |
IPV4/IPV6 | 支持IPV4，支持IPV6 |
安全功能 | 支持DHCP Snooping，支持802.1X，支持用户分级管理，支持ACL访问控制列表， 支持DDOS，支持基于端口的MAC过滤/ 绑定 |
端口管理 | 支持端口启动和禁用，支持速率设置， 支持802.3x流量控制 |
应用特性 | |
NTP | 支持NTP Client |
DHCP Client | 支持 |
DHCP Snooping | 支持建立Snooping表；支持信任口 |
TFTP | 支持TFTP Client |
Telnet | 支持Telnet Server |
SSH | 支持SSH Server |
版本升级 | 支持 |
型号 | 规格描述 |
SH-GM00424 | 千兆4光24电网管型工业级环网交换机，24个10/100/1000MBase-TX 电口 + 4个10/100/1000MSFP+光口，支持ERPS环网，支持二层网管，AC100～240V输入，-40～+85℃ |
