SH-GM0204-4DO

输电智能工业级ONU

电口：3个千兆电口+1个千兆POE电口
光口：2个gpon光口，主从备保护，接2芯光纤双端保护
输出：4个12V/2A电源输出
结构：DINrail导轨式
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性

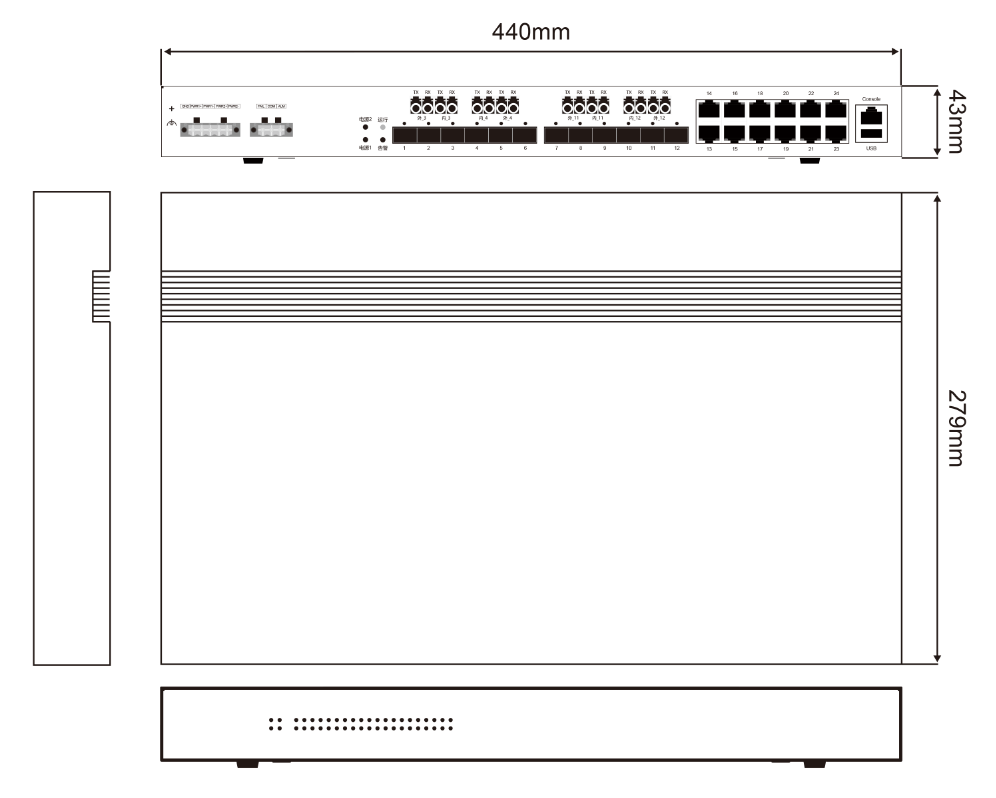

  • 结构图
  • 订购信息

输电智能工业级ONU具备GPON组网功能、光转电功能、交换机功能、电源输出通断管理功能，集ONU+电源管理+交换功能于一体。


  • 通过智能交换机（带电源输出管理），集成主备双路GPON STICK (光模块 ONU)，打造成针对输电线路应用场景的智能工业级ONU通信终端。

  • 具备4路电源输出管理功能，满足摄像机等各类输电在线监测终端远程通断电管理，灵活配置休眠唤醒策略，降低系统整体功耗

  • 两路GPON OLT光口，支持双端主备链路保护，保障通信可靠性

  • 低工耗GPON ONU通信终端，功耗小于5w

  • 支持多个网络端口接入

  • 支持北向MQTT通信协议

  • 无风扇设计，高强度金属外壳

  • 全国产化芯片



项目规格    参数
外观尺寸尺寸：130mm X 90mm X 55mm
可根据项目需求定制尺寸
防护等级IP67
接口电源输入输入电源DC:12V~54V（POE 52V），输入接线端子
电源输出DC24V
供电接口		DC24V供电接口   4路DC24输出，总功率100W，独立每路输出控制(可选12V或24V)
独立每路输出控制、电压、电流采集
DC12V
供电接口		DC12V供电接口   4路DC12输出，总功率50W，独立每路输出控制(可选12V或24V)
独立每路输出控制、电压、电流采集
管理接口Console口提供1个RJ45调试串口,CLI命令行管理口（RS-232）
信号接口指示灯电源、运行、网络状态指示
网络接口3个千兆电口+1个千兆POE电口
2个gpon光口，主从备保护，接2芯光纤双端保护
工作条件温湿度温度-40℃ - +80℃，工作湿度≤90%RH（无凝露）
盐雾盐雾测试不低于72小时
可选功能12V 供电模块AC24V接口板，8路AC24V供电输出，输出接口为接线端子，标配总功率100W。
（选配）独立每路输出控制、电压、电流采集
24V 供电模块DC12V接口板，8路DC12V供电输出，输出接口为接线端子，标配总功率100W。
（选配）独立每路输出控制、电压、电流采集
北斗支持北斗/GPS自动定位
4G/5G 网络支持4G/5G网络无线传输.


项目规格    参数
支持协议支持协议支持MQTT、Modbus、HTTP、TCP、UDP、透传协议
功能终端配置通过WEB浏览器访问，查看实时数据和配置信息
网络准入控制支持MAC绑定，非法接入控制，流量统计、端口状态检测、设备MAC地址学习
故障分析支持断电、断网、网络设备异常、视频设备异常分析，支持异常原因上报；
箱内网络传输设备状态监测功能，故障自动修复
用电异常检测支持输入电压电流检测，确保箱体功耗正常，及时处理异常用电情况
WEB 功能支持通过WEB直接查看实时数据、配置IP地址、客户端地址、
传输模式、进行远程固件升级
