SH-GML00016

千兆16电工业级轻网管(POE)交换机

电口：16个10/100/1000M自适应电口
网管：轻网管
POE：选配
结构：DINrail导轨式
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性

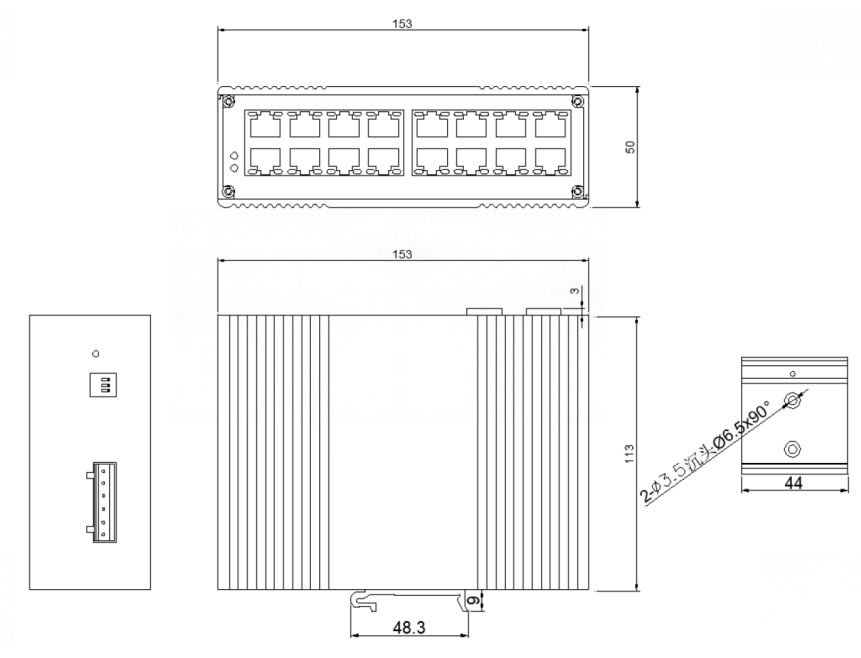

  • 结构图
  • 订购信息

SH-GML00016工业级轻网管交换机，提供16个10/100/1000Base-T以太网端口。支持ERPS环网，支持G.8032 ERPS以太环网保护切换协议，自愈时间可达50ms内，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温工作范围，保证设备在恶劣环境下稳定运行；此外，支持部分常用的二层网管功能，可基于Web对设备进行管理和配置，大大提升了组网灵活度和可用性，并增强了工业网络的可靠性和安全性。提供简单便利的安装手段。


  • 提供16个10/100/1000Base-T 电口

  • 支持IEEE802.3等标准以太网协议

  • 支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达50ms内

  • 支持STP/RSTP网络冗余协议

  • 支持IGMP v1/v2 (IGMP snooping)组播管理

  • 支持SNMP v2c & 802.1Q VLAN 网络管理

  • 通过Web进行管理和配置

  • 无风扇设计，高强度金属外壳

规格参数
业务接口

16个10/100/1000自适应电口

协议

IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X,IEEE802.3z  1000Base-X，IEEE802.3ab 1000Base-Tx,IEEE802.3x Flow Control,IEEE802.1q,IEEE802.1d,IEEE802.1w，IEEE802.3af/at

交换特性备板带宽：32G
MAC地址表：16K

包转发率：23.8Mpps

支持存储转发

传输距离

10Base-Tx UTP网线:≤250m
100/1000Base-TX UTP网线:≤100m

指示灯电源, 电口link/act，电口速率，光口link/act
电源电压输入：DC12V~54V
接口：6芯5.08mm间距接线端子
支持电源冗余，防反接
功耗空载≤1W；满载≤3.5W
环境参数

工作温度： -40⁰C~ +85 ⁰C

工作湿度：5~90% 非凝露

存储温度： -40⁰C~ +95 ⁰C
相对湿度：5~95% 非凝结
防护等级IP40
外壳金属型材
MTBF5000000小时
安装方式DINrail导轨式
尺寸153*113*50mm
重量0.6KG
安规

防浪涌：电源:差模±1KV，共模±2KV；信号:差模±1KV，共模±2KV；执行标准：IEC61000-4-5 Level 3

静电防护：接触放电±6KV，空气放电±8KV； 执行标准：IEC61000-4-2 Level 3

电磁场：IEC61000-4-3

瞬时高压：IEC61000-4-4 Level 3; 电源：±2KV，信号：±1KV


规格参数
交换特性
端口聚合支持静态聚合
MAC地址表遵循IEEE 802.1q标准；
支持MAC地址自动学习和老化；
支持静态，动态MAC表项；
VLAN支持基于端口的VLAN；
支持access口，trunk口，hybrid口
冗余网络

支持STP/RSTP/MSTP，支持ERPS

环路保护

支持私有的环路保护协议

镜像

支持基于端口的双向镜像

拨码开关

预留

预留

预留

二层组播

支持IGMP V1、V2、V3 Snooping；支持源端口检查

ERPS(G.8032)支持单环；
支持相切环；
支持相交环；
支持多环
安全特性
ACL

支持匹配L2,L3,L4层字段

QoS

支持QoS重标记，优先级映射；

支持SP,WRR调度算法；

支持入口限速；

支持入口优先级限速；

支持出口限速；

支持出口队列限速；

每个端口支持8个队列

管理特性
管理功能

支持WEB管理方式

SNMP支持SNMP V2C
Web管理支持Web管理
IPV4支持IPV4
端口管理支持端口启动和禁用，支持速率设置， 支持802.3x流量控制，支持端口流量统计
应用特性
版本升级
支持












型号产品规格

SH-GML00016

千兆16口工业级轻网管交换机，支持DC12~54V电源输入，-40~85℃，导轨式安装
SH-GML00016T千兆16口工业级轻网管POE交换机，支持DC48~54V电源输入，-40~85℃，导轨式安装

*更多型号或规格配置，请联系我们。
