SH-M2278
光纤调制解调器
支持异步RS-232，RS-485，RS-422
支持2线（半双工）RS-485和4线（全双工）RS-422工作方式
- 产品详情
- 硬件参数
- 软件特性

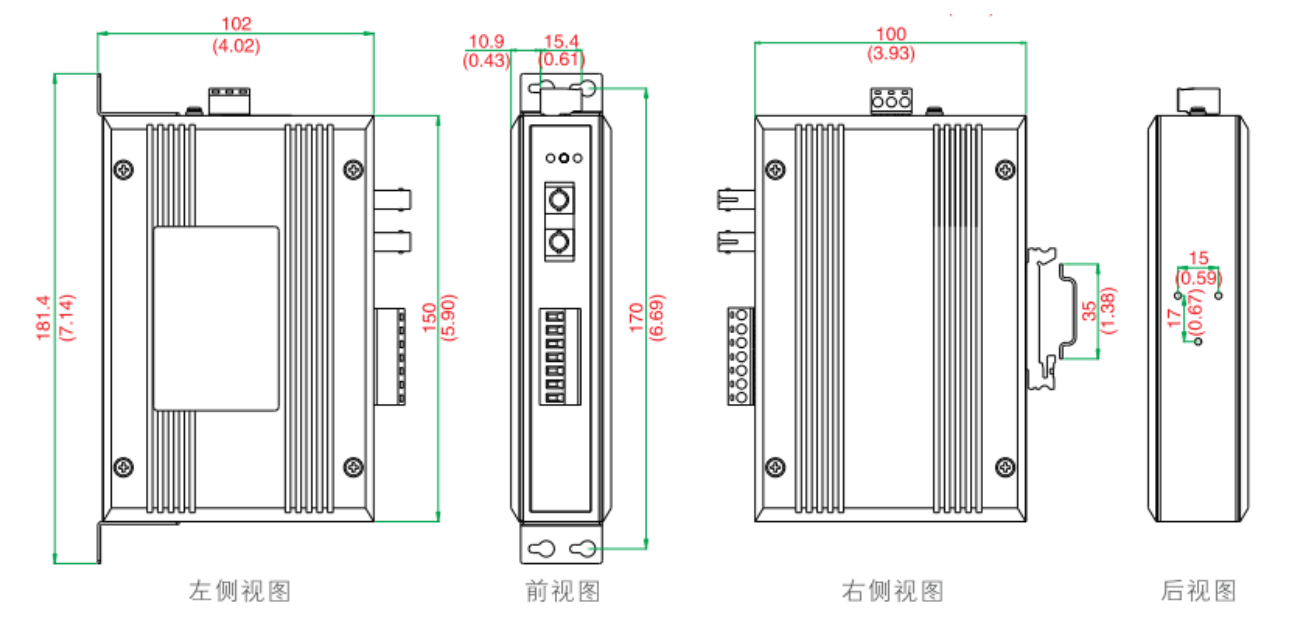

- 结构图
- 订购信息
SH-2278是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，RS-485或RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
SH-2278的RS-485方式支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离最远可达多模4公里，单模20公里，RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达460Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
项目 | 规格 |
接口特性 | RS-232接口特性：标准RS-232三线接口±15KV（防静电）ESD保护，支持速率最高115.2Kbps RS-485/422接口特性：采用端口自适应技术实现从端口到速率调节自适应，无需开关设置，±15KV（防静电）ESD保护每线600W的浪涌保护，支持多达32点轮询环境 |
异步传输 | 点对点运用，速率达460Kbps |
波长 | 1310nm(多模），1310nm(单模） |
传输距离 | 多模4公里；单模20公里 |
指示灯 | TXD：光纤接口数据发送指示 RXD：光纤接口数据接收指示 PWR：电源指示 |
工作温度 | -40℃~+85℃，相对湿度为5%~95% |
电气接口 | RS-232：采用接线柱连接器 RS-485/422：采用接线柱连接器 光纤接口：ST型接口（可选SC/FC接口） |
电源 | AC100-240V |
功能 | 可定做光纤组环功能 |
接线端子引脚分配
接线端子(PIN) | 信号定义 | RS-422全双工接线 | RS-485半双工接线 |
1 | T/R+ | 发(A+) | RS-485 (A+) |
2 | T/R- | 发(B-) | RS-485 (B-) |
3 | RXD+ | 收(A+) | 空 |
4 | RXD- | 收(B-) | 空 |
5 | TXD | RS-232(发送） | |
6 | RXD | RS-232(接收） | |
7 | GND | RS-232(地线） |
连接示意图
点对点全双工示意图
点对点半双工示意图
型号 | 产品描述 |
SH-M2278S-20 | 环网串口RS-232/485/422转光纤转换器，单模双纤1310nm 20km ST DC 9-48V |
SH-M2278M-4 | 环网串口RS-232/485/422转光纤转换器，多模双纤1310nm 4km ST DC 9-48V |
光接口SC/FC/ST可选。 | |
