SH-CK-218
工业级高性能RS-232转RS-485/422光电隔离转换器
兼容RS-232C、RS-422、RS-485标准
内置光电隔离器
采用TVS瞬态电压抑制器及放电管
转换器内部带有零延时自动收发转换
支持异步半双工或异步全双工
-40℃~+85℃宽工作温度
- 产品详情
- 硬件参数
- 软件特性

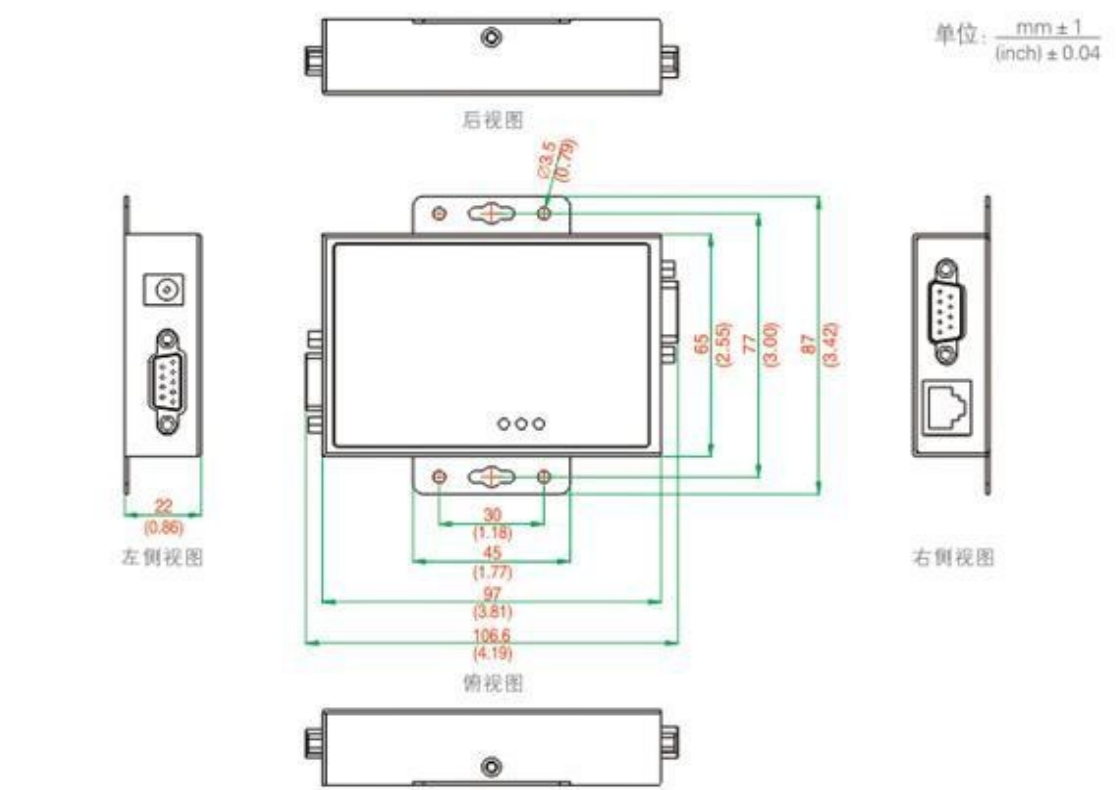

- 结构图
- 订购信息
SH-CK-218光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带有快速的瞬态电压抑制保护器及放电管,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS瞬态电压抑制器及放电管,正常情况下TVS管及放电管呈高阻状态,当TVS管及放电管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD,提供每线1500W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-422、RS-485端通过RJ-45及DB9公头的连接器连接。转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等),无需跳线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换,即插即用。确保适合一切现有的通信软件和接口硬件,不需要对以前的基于RS-232的工作方式作任何软件的修改。
SH-CK-218光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接128个RS-422或RS-485接口设备,数据通讯速率300-115.2Kbps,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。
兼容RS-232C、RS-422、RS-485标准
内置光电隔离器
采用TVS瞬态电压抑制器及放电管
转换器内部带有零延时自动收发转换
支持异步半双工或异步全双工
-40℃~+85℃宽工作温度
接口特性: | 兼容EIA/TIA的RS-232C、RS-485/RS-422标准 |
电气接口: | RS-232接口输入DB9母头的连接器,RS-422/RS-485接口输出RJ-45及DB9公头的连接器 |
保护等级: | RS-232接口+/-15KV ESD保护,RS-422、RS-485接口每线1500W的浪涌保护 |
隔离度: | 隔离电压2500Vrms 500DC连续.DC/DC模块 |
工作方式: | 异步半双工或异步全双工 |
信号指示: | 三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD) |
传输介质: | 双绞线或屏蔽线 |
传输速率: | 115.2K BPS 到300M |
38.4K BPS 到 2.4KM | |
9600 BPS 到 5KM | |
环境 | |
工作温度: | -40℃- +85℃ |
工作湿度: | 5%-90%(非凝露) |
存储温度: | -40℃- +95℃ |
存储适度: | 5%-95%(非凝露) |
机械结构 | |
外形尺寸: | 97mmX65mmX22mm |
净重: | 0.5kg |
RS-232C 引脚分配
DB9 母头/孔型(PIN) | RS-232C接口信号 |
1 | 保护地 |
2 | 发送数据SOUT (TXD) |
3 | 接收数据SIN (RXD) |
4 | 数据终端准备DTR |
5 | 信号地 GND |
6 | 数据装置准备DSR |
7 | 请求发送RTS |
8 | 清除发送CTS |
9 | 响铃指示RI |
RS-485/RS-422输出信号及接线端子引脚分配
DB9针型 (PIN) | RJ-45 (PIN) | 输出信号 | RS-422全双工接线 | RS-485半双工接线 |
1 | 1 | T/R+ | 发(A+) | RS-485(A+) |
2 | 2 | T/R- | 发(B-) | RS-485(B-) |
3 | 3 | RXD+ | 收(A+) | 空 |
4 | 6 | RXD- | 收(B-) | 空 |
5 | 4/5/7/8 | GND | 地线 | 地线 |
6 | VCC | 电源9~24VDC输入或9~24VDC输出 | 电源9~24VDC输入或9~24VDC输出 | |
7 | N/A | |||
8 | N/A | |||
9 | N/A |
