SH-6808

串口通讯服务器

支持较宽波特率范围300-921600bps
支持多种操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT
支持软件二次开发
支持升级Web固件升级

SH-6808串口服务器提供串口转网络功能,能够将 RS-232/485/422 串口转换成 TCP/IP 网络接口,实现 RS-232/485/422 串口与 TCP/IP 网络接口的数据双向透明传输。使得串口设备能够立即具备 TCP/IP 网络接口功能。

采用金属外壳,多种安装方式设计,适合于工控现场的应用。
宽电源输入(12~48VDC),适用不同现场供电方式
高达8个RS232\RS485\RS422,满足多串口应用
支持较宽波特率范围300-921600bps,适用不同设备间的应用
支持多种操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT。
支持软件二次开发,满足不同场景的特殊应用。
支持升级Web固件升级,方便不同场合特殊应用

项目	规格
以太网接口	10/100M(内嵌1.5KV电磁隔离)自适应MDI/MDI-X 以太网接口，接口方式 RJ45
串口标准	SH-6808：RS-232、RS-485、RS-422 SH-6808M：RS-485、RS-422
串口端口	SH-6808：8RJ45口 SH-6808M：84Pin 3.81mm 接线端子
处理器	32bit 400MHZ
内存	128M
指示灯	PWR：红色，电源指示灯；供电正常时长亮。 RUN：绿色，系统运行指示灯；系统正常运行时闪亮。 Reset：按下 1 秒给系统复位，按下 5 秒给设备恢复出厂设置
环境要求	储存温度: -40~85°C 工作温度: -40~85°C 相对湿度: 5% ~95% (无凝结)
安规	静电保护：空气放电4kV，接触放电4kV ² 浪涌保护：串口 600W
电源	供电范围：DC12~48V，最大功耗4.2W 接口：DC-005 DC座子或者3Pin 5.08端子供电方式,内置有防反接保护,避免正负接错损坏设备

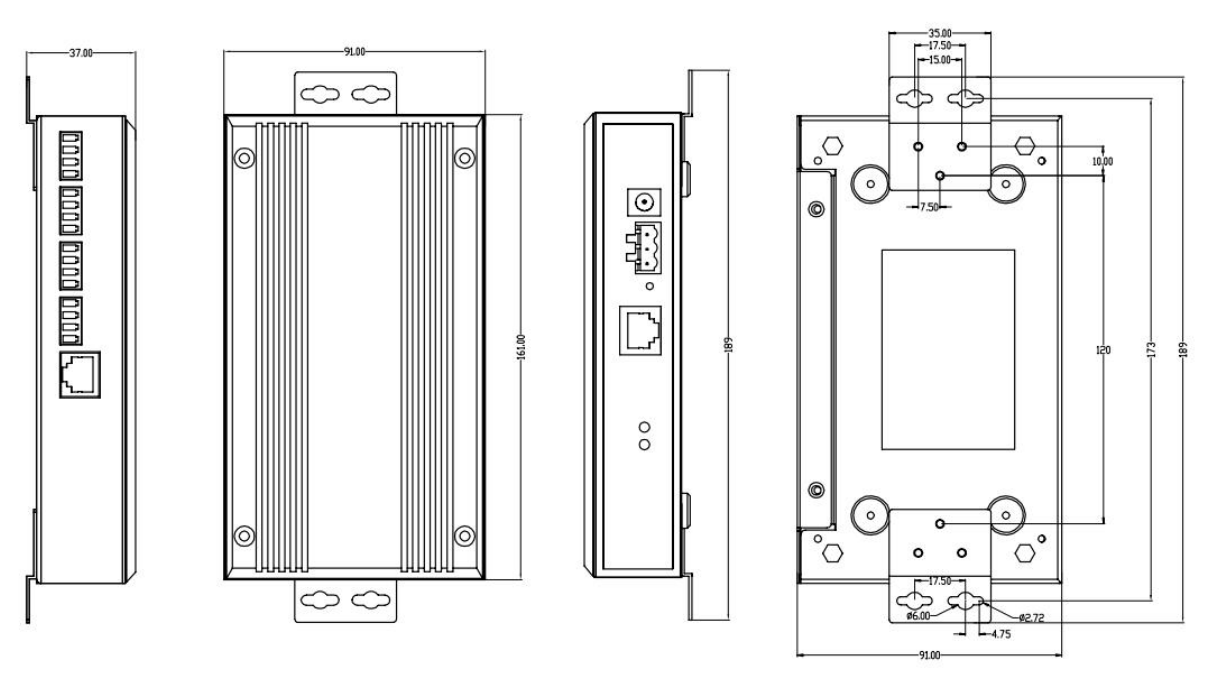

机械结构	尺寸：161mm91mm37mm（长宽高）金属外壳，防护等级：IP30 净重：350g

项目	规格
系统	基于linux
协议支持	ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS
配置方式	Web browser，VCOM Utility(虚拟COM仅Windows)
操作模式	VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Remote Pair mode，Modbus TCP SERVER，Modbus TCP CLIENT，MQTT
波特率	300-921600bps
数据位	5、6、7、 8
停止位	1、2
校验位	None、Odd、Even
流量控制	RTS/CTS、DTR/DSR、XON/XOFF (仅限RS-232)
