SH-6802MT-I
串口通讯服务器
支持较宽波特率范围300-921600bps
支持多种操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT
支持软件二次开发
支持升级Web固件升级
- 产品详情
- 硬件参数
- 软件特性

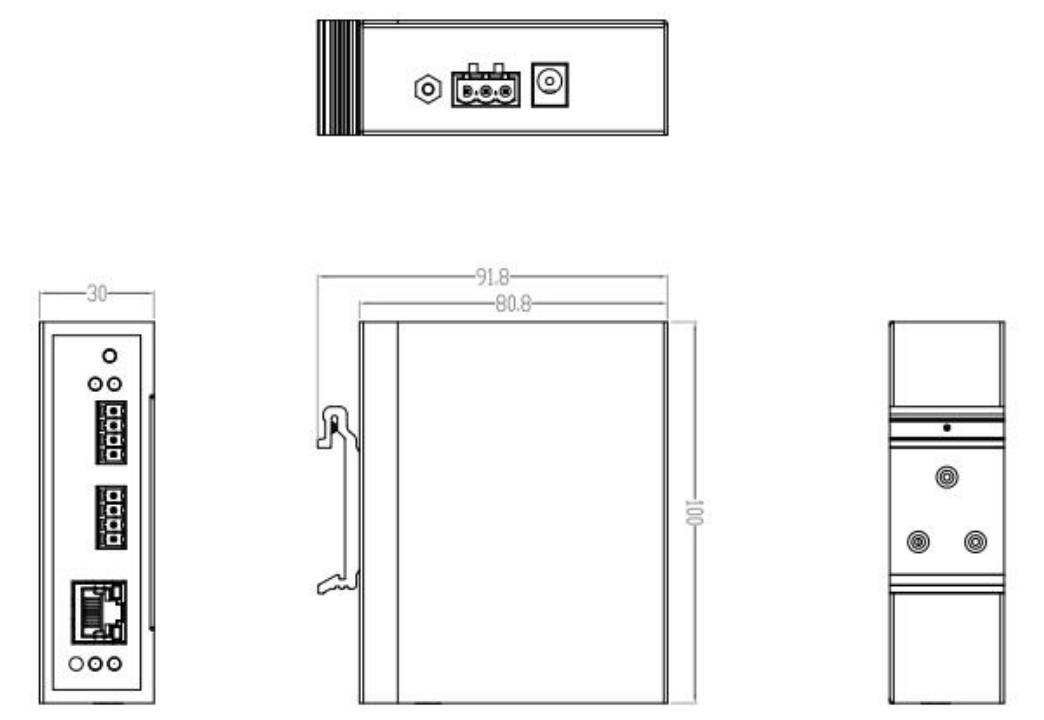

- 结构图
- 订购信息
SH-6802MT-I串口服务器提供串口转网络功能，能够将 485/422 串口转换成 TCP/IP 网络接口，实现485/422 串口与 TCP/IP 网络接口的数据双向透明传输。使得串口设备能够立即具备 TCP/IP 网络接口功能。
采用金属外壳,多种安装方式设计，适合于工控现场的应用。
宽电源输入( DC 12~36V)，适用不同现场供电方式
高达2个RS485\RS422，每个串口之间互相隔离，系统与串口同时也互相隔离，让系统工作更加可靠和安全。隔离耐压为1KV。
支持较宽波特率范围300-921600bps，适用不同设备间的应用
支持多种操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT。
支持软件二次开发，满足不同场景的特殊应用。
支持升级Web固件升级，方便不同场合特殊应用。
项目 | 规格 |
以太网接口 | 10/100M(内嵌1.5KV电磁隔离)自适应MDI/MDI-X 以太网接口，接口方式RJ45 |
串口标准 | RS-485、RS-422 信号隔离输出 |
串口端口 | 2*4Pin 3.81mm 接线端子 |
处理器 | 32bit 400MHZ |
内存 | 128M |
指示灯 | 电源指示灯 PWR、运行指示灯 RUN、串口数据收发指示灯 DATA1、DATA2。 |
环境要求 | 储存温度: -40~85°C 工作温度: -40~85°C 相对湿度: 5% ~95% (无凝结) |
安规 | 静电保护：空气放电8kV，接触放电4kV ² 浪涌保护：串口 600W |
电源 | 供电范围：DC12~36V，最大功耗1.6W 接口：DC-005 DC座子或者3Pin 5.08端子供电方式,内置有防反接保护,避免正负接错损坏设备 |
机械结构 | 尺寸：100mm*81mm*80mm（长*宽*高） 金属外壳，防护等级：IP30 净重：350g |
项目 | 规格 |
系统 | 基于linux |
协议支持 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS |
配置方式 | Web browser，VCOM Utility(虚拟COM仅Windows) |
操作模式 | VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Remote Pair mode，Modbus TCP SERVER，Modbus TCP CLIENT，MQTT |
波特率 | 300-921600bps |
串口管脚定义
3.81 端子 | RS-485 | RS-422 | 说明 |
1 | T/R+ | TX+ | 发送/接收正 |
2 | T/R- | TX- | 发送/接收负 |
3 | - | RX+ | 接收正 |
4 | - | RX- | 接收负 |
型号 | 产品描述 |
SH-6802MT-I | 10/100M转2口RS-485/422串口服务器，DC12~36V |
