SH-6616系列

串口通讯服务器

具有16个串行端口
具有Reset键，可在机器死机时强制复位
具有10/100M自适应以太网端口，支持手动设置
32位嵌入式100兆CPU，8M的RAM

SH-6616系列串口通讯服务器，也叫终端服务器或串行服务器，是异步串行口RS232/422/485和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS232/422/485和以太网之间的数据双向透明传输，可以让RS232/422/485串口设备立即联接网络。支持动态IP(DHCP)和静态IP，支持网关和代理服务器，可以通过Internet传输数据。提供数据双向透明传输，实现串口转TCP/IP功能，用户不需要对原有系统做任何修改。内部集成ARP，IP，TCP，HTTP，ICMP，SOCKET，UDP 等协议。所有程序提供全英文界面，有设置向导，只要会使用电脑即可使用。

英文菜单配置界面，操作模式丰富，满足不同行业的应用；
提供Windows虚拟COM驱动软件；
灵活合理的UNIX下Fixedtty工作机制；
具有16个串行端口，可以连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC机等各种串行设备，可以实现远程控制功能；
具有Reset键，可在机器死机时强制复位；
具有10/100M自适应以太网端口，支持手动设置；
每个串口都提供了完整的信号，包括DCD，RXD，TXD，DTR，DSR，RTS，CTS，GND；
32位嵌入式100兆CPU，8M的RAM，整体性能强大；
每个网口和串口都有独立的指示灯，方便地指示工作状态。

项目	规格
处理器	32bit 400MHZ
内存	8M
串口标准	SH-6616C：RS-232、 SH-6616M：RS-485、RS-422
网口速率	10/100M 自适应、支持可手动设置
环境要求	储存温度: -20~85°C 工作温度: -10~60°C 相对湿度: 5% ~95% (无凝结)
安规	串口±15KV防静电保护网口2KV电磁隔离
电源	AC220V

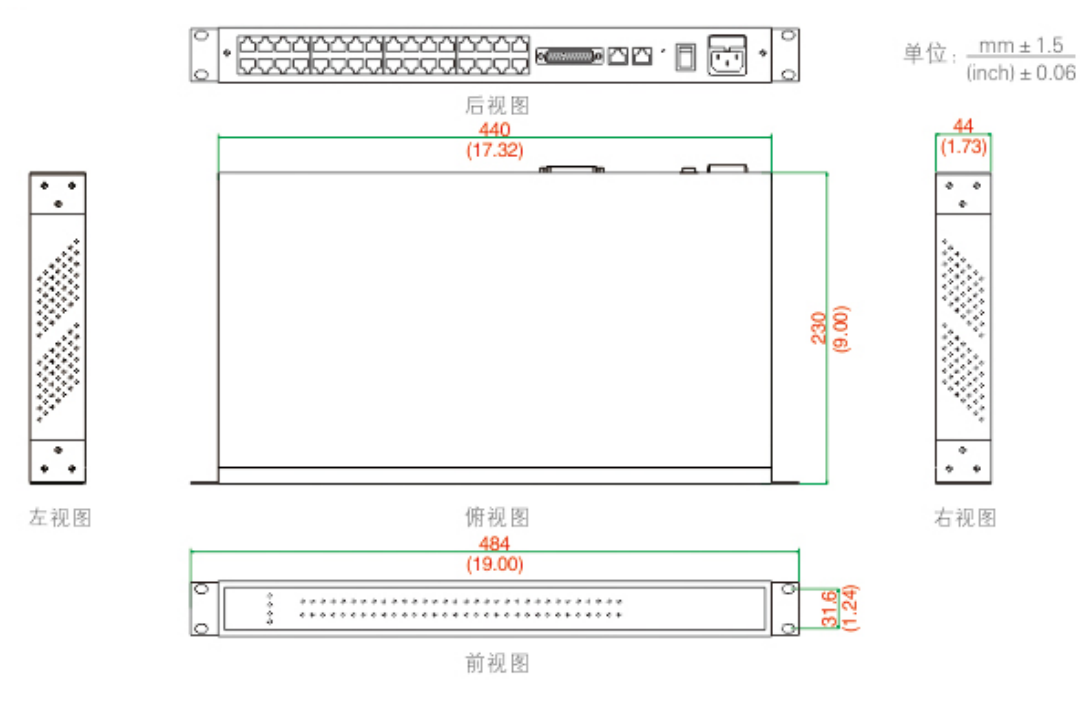

机械结构	标准 19 英寸，1U 高度,金属外壳净重：350g

项目	规格
系统	基于Windows
协议支持	ARP、IP、ICMP、UDP、TCP、PPP、HTTP、TELNET、DNS、DHCP、PAP、CHAP
虚拟 COM	Windows NT/2000/XP
操作模式	VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Remote Pair mode，Modbus TCP SERVER，Modbus TCP CLIENT，MQTT
波特率	50-460800bps
数据位	5、6、7、8
校验位	Nove、Odd、Even、Mark、Space
停止位	1、1.5、2
流量控制	RTS/CTS、XON/XOFF
信号	RS232：DCD/RxD/TxD/DTR/GND/DSR/RTS/CTS RS422：TXD+/RXD+/TXD-/RXD-/GND RS485：Data+/Data-

软件特点

支持ARP、IP、ICMP、UDP、TCP、PPP、HTT、TELNET、DNS、DHCP、PAP、CHAP等协议
支持Windows 扩展串口模式

齐全的基于Windows平台下的扩展串口(com )驱动，并提供简洁易用的Windows平台下的管理程序，在WindowsNT/Windows2000/WindowsXP下可驱动最多达1024个串口。在这种模式下，SH-6616系列串口服务器的各串口可以映射成Window主机的本地COM口。这意味着使用这些串口就如同使用主机上的本地COM口，同时也代表所有应用在原有串口设备上的现有软件或通信模块皆无需修改就可以直接使用。

支持UNIX 主机登录模式

终端设备可借这种模式登录Linux/Unix主机。在这种模式下，每个串口均支持最多达8个虚拟屏幕，每个屏幕均支持标准Telnet或固定端(Fixtty)两种登录方式,且每个屏幕可各自登陆不同的主机或相同的主机。

在一个终端前分别与不同的主机通信，很好的实现了单人单终端多任务的情况。在固定端口模式(Fixtty)下，提供了SCO Unix/Linux/Unixware平台下的Fixedtty驱动。在主机上除了安装驱动程序外，在无任何其它的配置工作，所有的配置都在终端服务器上完成，这样可以保证了主机系统的整洁，也不会因为其他意外操作而影响终端服务器的工作。

此外，在固定端口模式下，用户可以给每个登录终端取以tty开头的任意名字，这样就大大方便了用户的管理工作，也更容易诊断错误。

支持串口PPP 模式

SH-6616系列串口服务器终端服务器的各串口都支持PPP协议，经过配置，每个串口可以作为PPP服务端或PPP客户端使用。

具有路由功能

可以在服务器内部配置多条静态路由(Static Routing)。

支持域名服务DNS

在连接一台机器的过程中可以向DNS服务器查询所需IP地址，进行地址解析。

支持ARP

SH-6616系列串口服务器支持标准的ARP协议。

终端服务器参数配置

可以通过web连接到终端服务器上进行配置，使您能够极为方便的将UT-6616系列串口服务器应用到工作当中。

支持软件升级

SH-6616系列串口服务器支持免费软件升级，保护了用户的投资。

支持状态监测

在SH-6616系列串口服务器上，不仅提供了指示灯来分析服务器的工作状态，还对网口和各端口的输入/输出数据及各种信息进行统计，可供系统管理员进行分析。

支持MODEM连接

SH-6616系列串口服务器支持MODEM的拨入和拨出功能。

安全特点

可设置服务器管理口令，只有系统管理员才能管理终端服务器，以此来杜绝未授权者对SH-6616系列串口服务器的肆意修改，以保证SH-6616系列串口服务器配置的安全性；
可限定端口要登录的主机名，通过限定端口没有备份过的主机用户将无法访问服务器，以保证服务器的安全访问；
由于SH-6616系列串口服务器在工作过程中是接入网络的，因此为了保证其在网络访问中的安全性， SH-6616系列串口服务器提供了PPP认证（支持PAP、CHAP认证）以保证服务器安全；

可以限制允许访问服务器的主机或网段，不在主机列表和网段列表中备份的未授权使用者将无法通过网络访问服务器；

引脚定义
