SH-6322
串口通讯服务器
支持1路 RS-485/422和1路232串口
支持 Telnet和 Web等多种配置形式
支持 Sever和 Client工作模式
支持过网关，跨路由通信
- 产品详情
- 硬件参数
- 软件特性

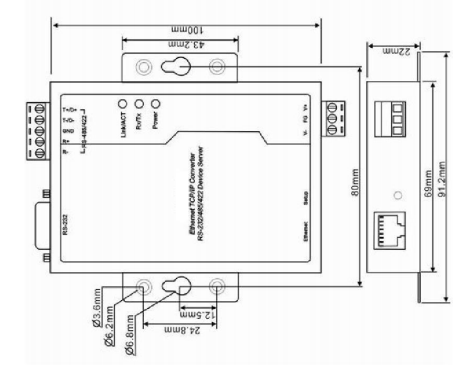

- 结构图
- 订购信息
SH-6322是一款能让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络简易、方便的集中管理。支持TCP、UDP、ARP、ICMP、HTTP、DNS 和DHCP协议，支持 Windows Native COM和网络中断自动恢复连接功能。
另外， 功能强大的基于Windows平台的管理配置工具和WEB 管理界面，能够一步一步引导用户对设备进行管理配置，所有设备可通过网络或串口配置，支持过网关、跨路由通信，方便用户设置 IP地址、 Server和Client模式、数据包大小等等。通过简单的设置就可以实现串口设备立即联网。
其外型设计支持DIN-Rail导轨安装和壁挂式安装，方便于工程使用。
提供1路 RS-232和独立的1路 RS-485/422，两个串口具有独立的端口号；
支持 Telnet和 Web等多种配置形式
支持 Sever和 Client工作模式
支持 Windows串口驱动程序模式
支持 TCP、 UDP、 ARP、 ICMP和 DHCP协议
支持所有 Windows Native COM和网络中断自动恢复连接功能
支持过网关，跨路由通信
拥有易于使用、 可用于批量安装的 Windows配置工具工业设计， IP30防护等级
电源输入支持防反接
无风扇、低功耗设计
项目 | 规格 |
以太网指标 | 标 准：10Base-T，100Base-TX 协 议：支持 TCP、 UDP、 APR、 ICMP和DHCP协议 信 号： Rx+,Rx-,Tx+,Tx- 速 率：10/100Mbps 工作方式：全双工或半双工 工作模式： 支持 Server和 Client工作模式 传输距离：100m 接口形式： RJ45 |
串口指标 | 串口数量： 1路 RS-485/422和1路232串口 RS-422信号： T+（A）,T-(B),R+(A),R-(B) RS-485信号： D+（A）,D-(B) RS-232信号： DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS 检验位：None,Even,Odd,Space,Mark 数据位：5bit,6bit,7bit,8bit 停止位：1bit,2bit 波特率：300bps～1024000 bps 方向控制： RS-485采用数据流向自动控制技术 负载能力： RS-485/422端支持32点轮询环境(可定制128点) 传输距离： RS-485/422端1200米，RS-232端15米 |
接口 | 百兆电口：10Base-T/100Base-TX自适应RJ45口 RS-485/422串口： 4位5mm间距接线端子 RS-232串口端 RJ45接口 RS-485/422串口1.5KVAC隔离保护，3级静电保护 RS-232串口4级静电保护 接口形式： RS-485/422端4位接线端子 RS-232串口端 RJ45接口 |
指示灯 | 设备运行状态指示灯： RUN 电源指示灯： PWR 网络连接/运行状态指示灯： LINK 串口发送数据状态指示灯： TX 串口接收数据状态指示灯： RX |
电源 | 输入电压：9~28VDC 空载功率：1.73W 满载功率：2.31W |
机械特性 | 外壳： IP30等级保护，金属外壳 安装：壁挂式安装 尺寸（长×宽×高）：160mm×95.5mm×28mm 重量：256g 工作温度：-40～75℃ 存储温度：-40～85℃ 工作湿度：5%～95%（无凝露） |
行业标准 | EMS： EN61000-4-2(ESD)， Level3 冲击： IEC60068-2-27 自由落体： IEC60068-2-32 震动： IEC60068-2-6 |
| 型号 | 产品规格 |
|---|---|
| SH-6322 | 10/100M转1路 RS-232和独立的1路 RS-485/422串口服务器 |
*更多型号或规格配置，请联系我们。
