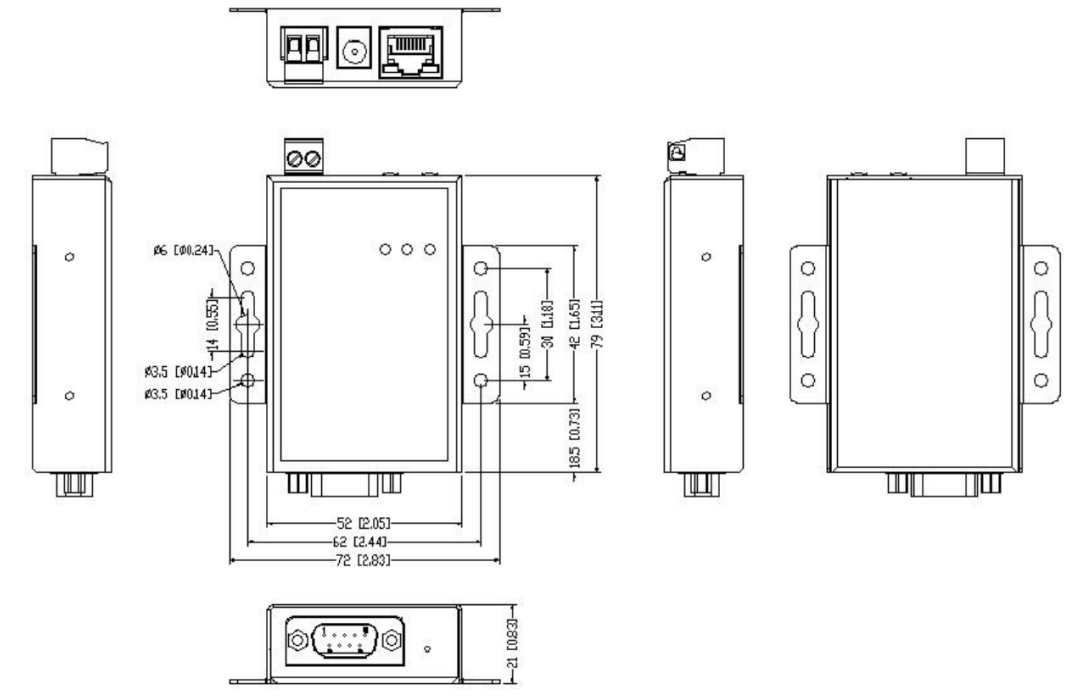

SH-6311系列

接口

1 路 RS-232/485/422/TTL 通讯接口，支持 300bps-921600bps 的通讯速率

1 路 10M/100M 以太网接口

供电接口：DC-JACK，5.08-2P 凤凰端子

指示灯

PWR：红色，电源指示灯；供电正常时长亮。

RUN：绿色，系统运行指示灯；系统正常运行时闪亮。

DATA：绿色，通讯指示灯；当串口发送或接收到数据时，指示灯亮，发送或接收完成熄灭

Reset：按下 1 秒给系统复位，按下 5 秒给设备恢复出厂设置

环境要求

工作温度：-40~+85℃ ²

储存温度：-40~+85℃ ²

工作湿度：5~95%（无凝露） ²

储存湿度：5~95%（无凝露）

安规

静电保护：空气放电4kV，接触放电4kV ²

浪涌保护：串口 600W

电源

工作电压：DC 5V

工作电流：≤ 80mA@5V

1

GND

电源输入地

2

VCC

电源输入正极

1

TX+

发送信号正

2

TX-

发送信号负

3

RX+

接收信号正

6

RX-

接收信号负

4,5,7,8

-

-

序号

信号

RS-485

RS-422

TTL(3.3V)

1

T/R+

485_A

422发送+

发送

2

T/R-

485_B

422发送-

接收

3

RXD+

-

422接收+

-

4

RXD-

-

422接收-

-

5

GND

信号地

信号地

信号地

序号

RS-232

TTL(3.3V)

1

-

TX(发送)

2

RXD(RS-232接收)

RX(接收)

3

TXD(RS-232发送)

4

-

5

GND(信号地)

GND(信号地)

6

-

7

RTS(请求发送)

8

CTS(清除发送)

9

-
