SH-277系列
RS485、422、232三合一串口光纤收发器
支持RS-232,RS-485,RS-422
支持 全/半双工 通信
异步传输，点对点运用
SC/FC/ST 光接口可按需求提供
- 产品详情
- 硬件参数
- 软件特性

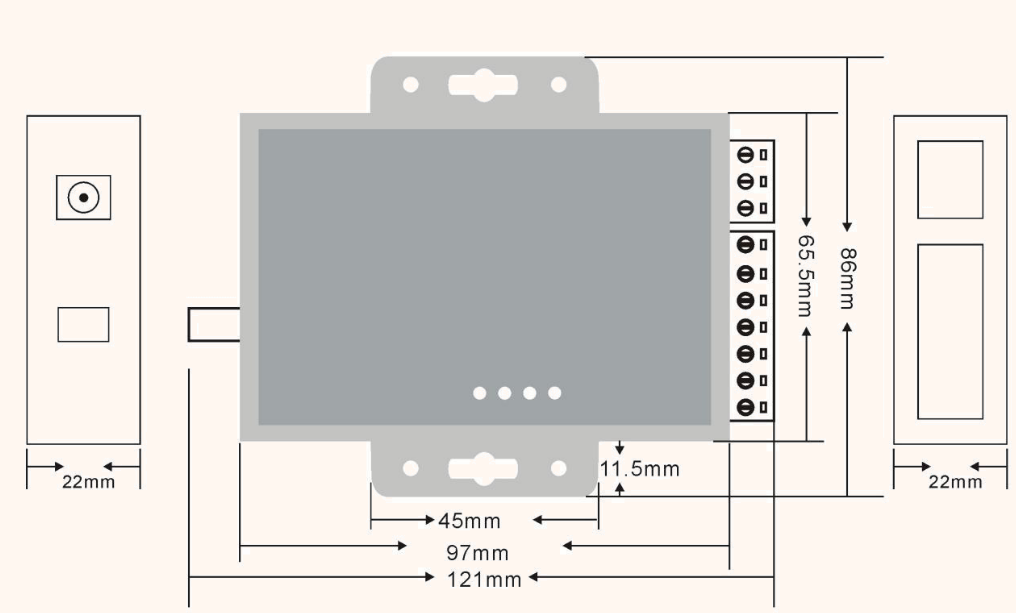

- 结构图
- 订购信息
SH-277 是多功能的支持异步 RS-232，RS-485，RS-422 通信接口的光纤 MODEM，是连接远程终端元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持 RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，RS-485 或 RS-422 接口，支持 2 线（半双工）RS-485 和 4 线（全双工）RS-422 工作方式。
SH-277 的 RS-485 方式支持数据（TXD 或 SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤 MODEM 支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离最远可达多模 4 公里，单模20公里，RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达460Kbps，不同电气标准的接口可以混合使用，可以用 RS-232 的设备去连接 RS-485/RS-422 的设备，可以代替 RS-232到 RS-485/422 接口转换器或光电隔离器，并提供了优良的 EMI/RFT 特性。
支持RS-232,RS-485,RS-422
支持 全/半双工 通信
异步传输，点对点运用
SC/FC/ST 光接口可按需求提供
内置电源适配器，支持AC 100-240V宽幅输入
即插即用，维护简单
支持一键设置端口隔离
RS-232 接口特性： | RS-232 接口特性：标准 RS-232 三线接口±15KV（防静电）ESD 保护，支持速率最高115.2Kbps
|
RS-485/422 接口特性： | 采用端口自适应技术实现从端口到速率调节自适应，无需开关设置，±15KV（防静电）ESD 保护每线 600W 的浪涌保护，支持多达 32 点轮询环境。 |
异步传输： | 点对点运用，速率达 460Kbps |
波长： | 1310nm(多模），1310nm 1550nm(单模） |
传输距离： | 多模 4 公里；单模 20 公里 |
光纤接口： | ST 型接口（可选 SC/FC 接口） |
电气接口： | RS-232：采用接线柱连接器 RS-485/422：采用接线柱连接器 |
电源 | |
供电电压： | DC9-48V |
电流： | ≤200mA |
接口： | 1个5.5*2.5mm DC座 |
环境 | |
工作温度： | -10℃- +65℃ |
工作湿度： | 5%-90%（非凝露） |
存储温度： | -40℃- +75℃ |
存储适度： | 5%-95%（非凝露） |
指示灯 | |
PWR： | 电源指示灯 |
TXD: | 光纤接口数据发送指示 |
RXD: | 光纤接口数据接收指示 |
MTBF： | 500,000小时 |
接线端子(PIN) | 信号定义 | RS-422 全双工接线 | RS-485 半双工接线 |
1 | T/R+ | 发（A+） | RS-485(A+) |
2 | T/R- | 发（B-） | RS-485(B-) |
3 | RXD+ | 收（A+） | 空 |
4 | RXD- | 收（B-） | 空 |
5 | TXD | RS-232（发送） | |
6 | RXD | RS-232（接收） | |
7 | GND | RS-232（地线） | |
8 | VCC | 电源输入（DC9-48V） | |
9 | GND | 地线 | |
10 | ETH | 大地 |
| 型号 | 产品规格 |
|---|---|
| SH-277S-20 | 串口 RS-232/485/422 转光纤转换器，单模双纤 1310nm 20km ST DC 9-48V |
| SH-277M-4 | 串口 RS-232/485/422 转光纤转换器，多模双纤 1310nm 4km ST DC 9-48V |
| SH-S277A-20 | 串口 RS-232/485/422 转光纤转换器，单模单纤 T1310/R1550nm 20km ST DC 9-48V |
| SH-S277B-20 | 串口 RS-232/485/422 转光纤转换器，单模单纤 T1550/R1310nm 20km ST DC 9-48V |
*更多型号或规格配置，请联系我们。
