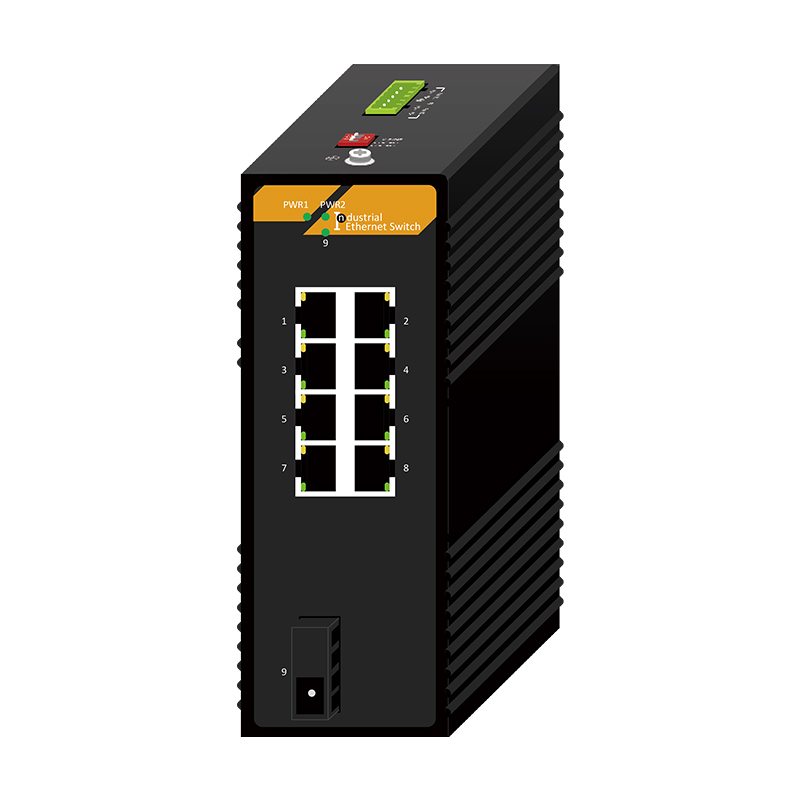

SH-G0180系列

1千兆光8百兆电工业级(POE)交换机

电口：8个10/100M RJ45口
光口：1个1000M SC/FC/ST/LC(SFP）
POE: 选配
结构：导轨式安装
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性

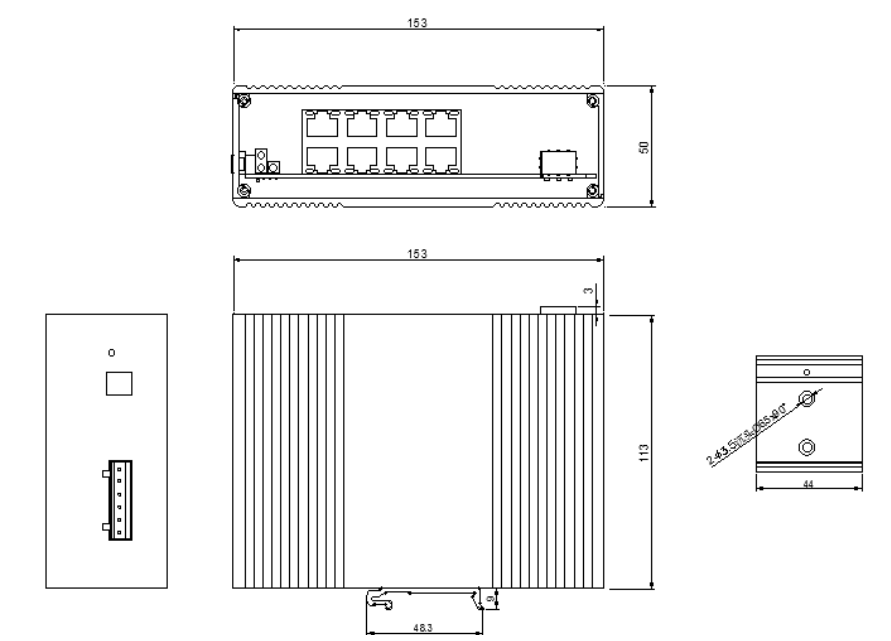

  • 结构图
  • 订购信息

SH-G0180系列工业级交换机提供8个10/100M自适应电口，以及1个1000M光口。它专为恶劣环境中的网络连接而设计，具有 -40~+85℃的宽温工作范围、无风扇设计、紧凑结构、DIN 导轨安装等特点，广泛应用于交通、电信、安全、银行、海关、港口、电站、油田等许多行业的数据传输。



  • 支持 8个10/100M自适应RJ45电口,支持POE

  • 支持 全/半双工 自动协商

  • 支持 MDI/MDI-X 自动协商

  • 支持1个1000M 光口

  • LC/SC/ST/FC 光接口可按需求提供

  • 支持工业防护等级IP 40

  • 支持防雷保护和防静电防护

  • 支持DIN 导轨安装

  • -40℃~+85℃宽工作温度

  • DC 5~54V 宽压输入，双电源冗余

  • 低消耗和散热，无风扇设计


规格参数
业务接口

8个10/100M  RJ45口

1个1000M SC/FC/ST/LC(SFP）；或者1个1000M SFP插槽

协议

IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T,

 IEEE802.3x 流量控制

波长多模：850nm,1310nm

单模：1310nm,1550nm

单纤：1310/1550nm,1490/1550nm

传输距离10Base-Tx UTP网线:≤250m

100Base-TX UTP网线:≤100m

多模：550m/2km；单模：3km~120km

指示灯电源，电口link/act，电口速率，光口link/act
交换特性

背板带宽：3.2G

MAC地址表：16K

包转发率：2.68Mpps

支持存储转发

电源电压输入：DC5V~54V

接口：6芯5.08mm间距接线端子

支持电源冗余，防反接
功耗

空载≤1W；满载≤3.5W

环境参数

工作温度： -40⁰C~ +85 ⁰C

工作湿度：5~90% 非凝露

存储温度： -40⁰C~ +95 ⁰C
存储湿度：5~95% 非凝露
防护等级IP40
外壳金属型材
MTBF5000000小时
安装方式导轨式安装
尺寸153*113*50mm
重量0.57KG
安规

防浪涌：电源:差模±2KV，共模±4KV；信号:差模±2KV，共模±6KV；执行标准：IEC61000-4-5 Level 3

静电防护：接触放电±6KV，空气放电±8KV； 执行标准：IEC61000-4-2 Level 3

电磁场：IEC61000-4-3

瞬时高压：IEC61000-4-4 Level 3; 电源：±2KV，信号：±1KV










型号产品规格
SH-G0180-SFP1千兆光8百兆电工业级收发器，SFP插槽，DC12V-54V 双电源，导轨式，-40~85℃
SH-G0180M-311千兆光8百兆电工业级收发器，多模1310nm 2KM SC，DC5V-54V双电源，导轨式，-40~85℃
SH-G0180S-201千兆光8百兆电工业级收发器，单模1310nm 20KM SC，DC5V-54V双电源，导轨式，-40~85℃
SH-GS0180-20A
1千兆光8百兆电工业级收发器，单模单纤T1310/R1550nm 20KM SC，DC5V-54V双电源，导轨式，-40~85℃
SH-GS0180-20B1千兆光8百兆电工业级收发器，单模单纤T1550/R1310nm 20KM SC，DC5V-54V双电源，导轨式，-40~85℃
SH-GS0180-3A1千兆光8百兆电工业级收发器，单模单纤T1310/R1550nm 3KM SC，DC5V-54V双电源，导轨式，-40~85℃
SH-GS0180-3B1千兆光8百兆电工业级收发器，单模单纤T1550/R1310nm 3KM SC，DC5V-54V双电源，导轨式，-40~85℃

*更多型号或规格配置，请联系我们。
