SH-G104系列
百兆1光4电工业级收发器
电口：4个10/100M 自适应 RJ45口
光口：1个100M SC/FC/ST/LC(SFP）
结构：导轨式安装
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

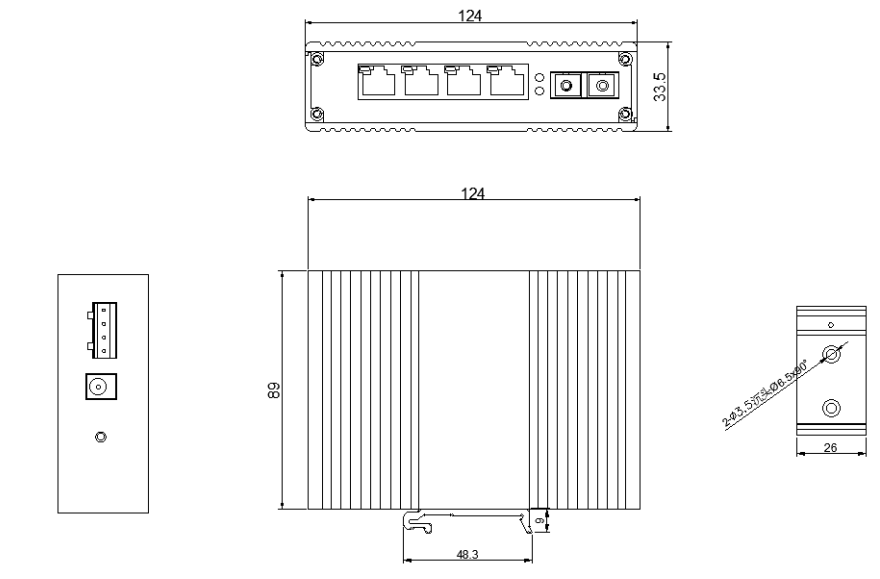

- 结构图
- 订购信息
SH-G104系列工业级收发器提供4个10/100M自适应电口，以及1个100M光口，专为恶劣环境中的网络连接而设计，具有 -40~+85℃的宽温工作范围、无风扇设计、紧凑结构、DIN 导轨安装等特点，广泛应用于交通、电信、安全、银行、海关、港口、电站、油田等许多行业的数据传输。
支持 4个10/100M自适应RJ45电口，选配支持POE
支持 全/半双工 自动协商
支持 MDI/MDI-X 自动协商
支持1个100M 光口
LC/SC/ST/FC 光接口可按需求提供
支持工业防护等级IP40
支持防雷保护和防静电防护
支持DIN 导轨安装
-40℃~+85℃宽工作温度
DC5~52V 宽压输入，双电源冗余
低消耗和散热，无风扇设计
| 规格 | 参数 |
|---|---|
| 业务接口 | 4个10/100M 自适应 RJ45口 1个100M SC/FC/ST/LC(SFP） |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X,IEEE802.3x 流量控制 IEEE802.3af/at POE/POE+ |
| 传输距离 | 10Base-Tx UTP网线:≤250m 100Base-TX UTP网线:≤100m |
| 指示灯 | 电源，电口link/act，电口速率，光口link/act |
| 电源 | 电压输入：DC5V~52V 接口：4芯5.08mm间距接线端子 1个5.5*2.5mm DC座 支持电源冗余，防反接 |
| 功耗 | 空载≤1W；满载≤1.5W |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 工作湿度：5~90% 非凝露 存储温度： -40⁰C~ +95 ⁰C存储湿度：5~95% 非凝露 |
| 防护等级 | IP40 |
| 外壳 | 金属型材 |
| MTBF | 5000000小时 |
| 安装方式 | 导轨式安装 |
| 尺寸 | 124*89*33.5mm |
| 重量 | 0.325KG |
| 安规 | 防浪涌：电源:差模±2KV，共模±4KV；信号:差模±2KV，共模±6KV；执行标准：IEC61000-4-5 Level 3 静电防护：接触放电±6KV，空气放电±8KV； 执行标准：IEC61000-4-2 Level 3 电磁场：IEC61000-4-3 瞬时高压：IEC61000-4-4 Level 3; 电源：±2KV，信号：±1KV |
| 光纤模式 | 波长 | 距离 | ||
| 多模 | 850nm | ≤550m | ||
| 多模 | 1310nm | ＜2km | ||
| 单模 | 1310nm | 10km-60km | ||
| 单模 | 1550nm | 60km-120km | ||
| 单纤 | 1310/1550nm | 3km-60km | ||
| 单纤 | 1490/1550nm | 60km-120km | ||
| 型号 | 产品规格 |
|---|---|
| SH-G104M-31 | 百兆1光4电工业级收发器，多模1310nm 2KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-G104S-20 | 百兆1光4电工业级收发器，单模1310nm 20KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-GS104-20A | 百兆1光4电工业级收发器，单模单纤T1310/R1550nm 20KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-GS104-20B | 百兆1光4电工业级收发器，单模单纤T1550/R1310nm 20KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-GS104-3A | 百兆1光4电工业级收发器，单模单纤T1310/R1550nm 3KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-GS104-3B | 百兆1光4电工业级收发器，单模单纤T1550/R1310nm 3KM SC，DC5V-52V双电源，导轨式，-40~85℃ |
| SH-G104-SFP | 百兆1光4电工业级收发器，SFP插槽（不含模块），DC5V-52V双电源，导轨式，-40~85℃ |
*更多型号或规格配置，请联系我们。
