SH-DL4000-164084系列
4千兆光+4千兆电+16百兆光+8百兆电工业级三层网管型交换机
电口：4个10/100/1000M RJ45口
8个10/100M RJ45口
光口：4个千兆SFP插槽
16个百兆SFP插槽
结构：机架式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

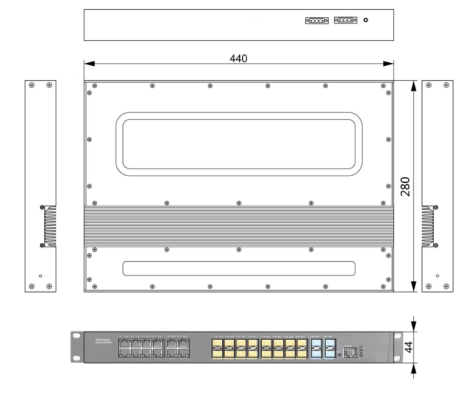

- 结构图
- 订购信息
IEC61850工业级三层网管型POE交换机支持IEC61850通信标准，能对变电站内IED(智能电子设备)间的通信进行分类和分析，实现了智能变电站的工程运作标准化。SH-DL4000-164084三层网管型工业级交换机提供4个千兆SFP+插槽，16个百兆SFP+插槽，和4个10/100/1000M千兆电口，8个10/100M百兆电口；支持G.8032 EPRS以太环网保护切换协议，自愈时间<20ms，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温范围，保证设备在恶劣环境下稳定运行；此外，SH-DL4000-164084支持静态路由等三层功能，可基于Web、Telnet、Console(CLI)对设备进行管理和配置；具有高带宽、多端口等特点，广泛应用于智能电力行业。
支持IEC61850通信标准
提供4个10/100/1000M电口
提供8个10/100M电口
提供4个千兆SFP插槽，16个百兆SFP插槽
支持静态路由
支持MQTT协议
支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达20ms内
支持STP/RSTP/MSTP网络冗余协议
支持IGMP v1/v2/v3 (IGMP snooping)组播管理
支持SNMP v2c/v3 & 802.1Q VLAN 网络管理
通过Web、Telnet、Console(CLI)等多种方式管理和配置
无风扇设计，高强度金属外壳
| 规格 | 参数 |
|---|---|
| 业务接口 | 4个10/100/1000M RJ45口 8个10/100M RJ45口 4个千兆SFP插槽 16个百兆SFP插槽 |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad LACP (链路汇聚控制协议) IEEE802.1p COS (服务等级），IEEE802.1q VLAN（虚拟局域网） IEEE802.1d STP (生成树协议)，IEEE802.1w RSTP (快速生成树协议) IEEE802.1x 安全性认证，IEEE802.1ab LLDP (链路层发现协议) |
| 波长 | 多模：850nm,1310nm 单模：1310nm,1550nm 单纤：1310/1550nm,1490/1550nm |
| 交换特性 | 背板带宽：20.8G MAC地址表：16K 包转发率：15.47Mpps 支持存储转发 |
| 传输距离 | 10Base-Tx UTP网线:≤250m 100/1000Base-TX UTP网线:≤100m 多模：550m/2km；单模：3km~120km |
| 指示灯 | 电源，电口link/act，电口速率，光口link/act |
| 电源 | 电压输入：AC100~240V/DC18V~54V 接口：3芯/4芯5.08mm间距接线端子 支持电源冗余，防反接 |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 工作湿度：10~90% 非凝露 存储温度： -40⁰C~ +95 ⁰C存储湿度：5~95% 非凝露 |
| 防护等级 | IP40 |
| 外壳 | 金属型材 |
| MTBF | 5000000小时 |
| 安装方式 | 机架式安装 |
| 尺寸 | 440*280*45mm |
| 重量 | 3.75kg |
| 安规 | 防浪涌：电源:差模±2KV，共模±4KV；信号:差模±2KV，共模±6KV；执行标准：IEC61000-4-5 Level 3 静电防护：接触放电±6KV，空气放电±8KV； 执行标准：IEC61000-4-2 Level 3 电磁场：IEC61000-4-3 瞬时高压：IEC61000-4-4 Level 3; 电源：±2KV，信号：±1KV |
| 规格 | 参数 |
|---|---|
| 交换特性 | |
| 拨码开关 | 一键环网 预留 预留 |
| 端口聚合 | 支持静态聚合； 支持动态聚合（LACP） |
| 静态路由 | 支持 |
| MAC地址表 | 遵循IEEE 802.1q标准 |
| VLAN | 支持基于端口的VLAN； 支持access口，trunk口，hybrid口； 在1000个VLAN网络规模下保护切换时间＜100ms |
| GVRP | 支持 |
| 冗余网络 | 支持STP/RSTP/MSTP，支持ERPS |
| 镜像 | 支持基于端口的双向镜像 |
| 二层组播 | 支持IGMP V1、V2、V3 Snooping；支持源端口检查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
| ERPS(G.8032) | 支持单环； 支持相切环； 支持相交环； 支持多环 |
| 安全特性 | |
| ACL | 支持匹配L2，L3，L4层字段，支持log，重定向，镜像，限速等行为 |
| QoS | 支持QoS重标记，优先级映射； 支持SP,WRR以及SP+WRR调度算法； 支持入口限速； 支持入口优先级限速； 支持出口限速； 支持出口队列限速； 支持基于流的QoS； 支持风暴抑制； 每个端口支持8个队列 |
Dot1x | 支持基于端口的1X认证，支持基于用户的1X认证，支持基于MAC的认证，支持Radius服务 |
IP Source Guard | 支持动态表项（来自DHCP Snooping），支持静态表项（来自配置） |
ARP Inspection | 支持动态表项（来自DHCP Snooping），支持静态表项（来自配置） |
| 诊断维护 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
| 管理特性 | |
| 管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
| SNMP | 支持SNMP V2C; 支持SNMP V3 |
| RMON | 支持统计组； 支持历史组; 支持告警组; 支持事件组 |
| Web管理 | 支持Web管理； 支持HTTP V1.1； 支持HTTPS |
| IPV4/IPV6 | 支持IPV4； 支持IPV6 |
| 安全功能 | 支持DHCP Snooping，支持802.1X，支持用户分级管理，支持ACL访问控制列表， 支持DDOS，支持基于端口的MAC过滤/ 绑定 |
| 端口管理 | 支持端口启动和禁用，支持速率设置，支持802.3x流量控制 |
| 应用特性 | |
| NTP | 支持NTP Client |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server |
| SSH | 支持SSH Server |
| DHCP Client | 支持 |
| DHCP Snooping | 支持建立Snooping表；支持信任口 |
| 版本升级 | 支持 |
| 型号 | 产品规格 |
|---|---|
SH-DL4000-48160R | 工业级机架式（IP40） 4个10/100/1000Base-TX网口，4 个100/1000Base-FX SFP 插槽,8个10/100Base-TX网口，12 个100Base-FX SFP 插槽支持ERPS环网，支持三层网管，AC/DC 100～240V双电源输入，-40～+85℃ |
*更多型号或规格配置，请联系我们。
