SH-GM402400 系列
4万兆光24千兆光二层网管工业级交换机
电口：24个10/100/1000M SFP插槽
光口：2个SFP+插槽，支持万兆/千兆模块
网管：二层网管
结构：机架式/挂耳式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

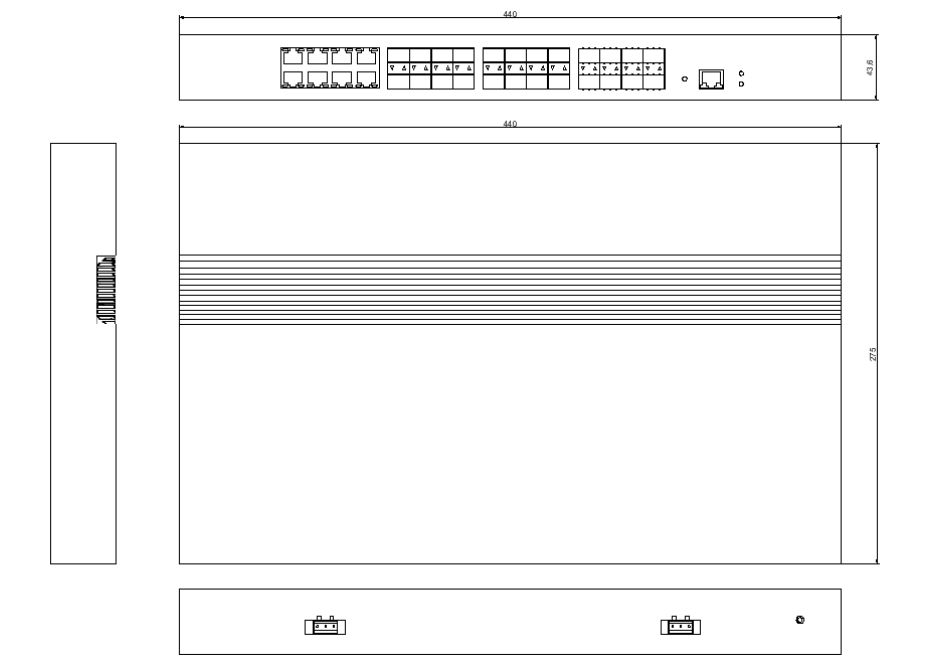

- 结构图
- 订购信息
SH-GM402400万兆工业级网管交换机，提供24个10/100/1000Base-X SFP插槽，以及4个SFP+插槽，支持万兆或千兆SFP模块插入；支持-40~+85℃高低宽温工作范围，采用无风扇散热设计、冗余电路设计、高防护等级等技术，提供了卓越的工业级品质，保证设备在恶劣环境下稳定运行；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。
灵活的接口配置，满足不同需求
提供最大4个SFP+插槽，支持万兆或者千兆模块
提供最大24个SFP插槽，支持千兆或者百兆模块
支持IEEE802.3国际标准与协议，提高网络兼容性
支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control等
优秀的交换能力，无阻塞高速转发
128G背板带宽，16k MAC地址表，所有端口支持线速无阻塞转发。
卓越的工业品质，适应恶劣环境应用
支持-40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境
无风扇设计，降低功耗的同时延长整机寿命
防浪涌、防雷、防尘，抗静电干扰等较强的防护设计
支持导轨式安装、壁挂式安装和桌面式安装
支持双电源备份，防反接
可靠性及资质认证
EMC Class A, ESD level 3,
ESD IEC 61000-4-2 Level 3，
快速脉冲群IEC 61000-4-4 Level 3，
防浪涌IEC 61000-4-5 Level 3
| 规格 | 参数 |
|---|---|
| 业务接口 | 4个SFP+插槽，支持万兆/千兆SFP模块 24个SFP插槽，支持千兆/百兆SFP模块 提供1个RJ45调试串口 |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ae 10GBase-X, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
| 交换特性 | 背板带宽：128G MAC地址表：16K 包转发率：95.232Mpps 支持存储转发 |
| 传输距离 | 10Base-Tx UTP网线:<250m over Cat3/4/5 or up 100Base-Tx UTP网线:<150m over Cat5/5e or up 1000Base-TX UTP网线:<100m over Cat5e/6 or up 多模光纤:<2km@1G, <300m@10G 单模光纤:<160km@1G, <100km@10G |
| PoE | 支持IEEE802.3at和IEEE802.3af国际标准 输出功率：单口最大30W输出 输入电压：DC48V~54V 线对：1,2 (+) /3,6(-) |
| 指示灯 | 电源，光口link/act |
| 电源 | 供电模式：DC220-380V;AC100-240V 接口：2-PIN接线端子支持双电源备份，防反接 |
| 功耗 | <36W（不含POE功耗） |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 存储温度： -40⁰C~ +85 ⁰C 相对湿度：5~95% 非凝结 |
| 安装方式 | 19英寸机架式/挂耳式 |
| 尺寸 | 标准1U，深度275mm |
| 安规 | 防浪涌：6KV；执行标准：IEC61000-4-5 静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2 网口浪涌防护：IEC 61000-4-5 Level 3 快速脉冲群：IEC 61000-4-4 Level 3 抗静电干扰：IEC 61000-4-2 Level 3 |
| 规格 | 参数 |
|---|---|
| 标准协议 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE802.3ab 1000Base-T IEEE 802.z 1000Base-X IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1D STP (生成树协议) IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1X 安全性认证 IEEE 802.1AB LLDP (链路层发现协议) |
| 端口聚合 | 支持手动聚合； 支持静态/动态聚合（LACP） |
| 端口特性 | 支持IEEE802.3x 流量控制； 支持端口流量统计； 支持风暴抑制 |
| MAC地址表 | 遵循IEEE 802.1q标准； 支持MAC地址自动学习和老化； 支持静态，动态MAC表项； MAC地址容量：16K |
| VLAN | 支持4094个VLAN； 支持基于端口的VLAN； 支持access口，trunk口，hybrid口 |
| QinQ | 支持基本QINQ(port-based); 支持基于VLAN的QINQ(vlan-based); 支持基于流的QINQ(flow-based) |
| 镜像 | 支持基于端口的双向镜像； |
| 生成树 | 支持STP； 支持RSTP； 支持MSTP |
| ERPS(G.8032) | 支持单环； 支持相切环； 支持相交环； 支持流量均衡 |
二层组播 | 支持IGMP SNP; IGMP支持版本V1,V2,V3， |
| ARP | 支持静态ARP; 支持动态ARP; 支持ARP代理 |
| IPV4 | 支持静态路由 |
| ACL | 支持匹配二层字段（MAC扩展ACL）； 支持匹配三层字段（IP标准ACL，IP扩展ACL） |
| QoS | 支持QoS重标记，优先级映射； 支持SP,WRR以及SP+WRR调度算法； 支持入口限速； 支持入口优先级限速； 支持出口限速； 支持出口队列限速； 支持基于流的QoS； 支持风暴抑制； 每个端口支持8个队列 |
| Dot1x | 支持基于端口的1X认证； 支持基于用户的1X认证； 支持基于MAC的认证； 支持Radius服务； 支持TACACS+服务 |
| DHCP Snooping | 支持设置信任口 |
| 用户管理 | 支持登陆认证 |
| SNMP | 支持SNMPV2C; |
| RMON | 支持统计组； 支持历史组; 支持告警组; 支持事件组 |
| Web管理 | 支持Web管理； 支持HTTP V1.1； |
| IPV4/IPV6 | 支持IPV4； 支持IPV6 |
| POE | 支持802.3AF； 支持802.3AT； 支持功率管理（Class模式，节能模式，静态模式， LLDP-MED模式）； 仅针对支持POE的机型 |
| 版本升级 | 支持 |
| Syslog | 支持 |
| 诊断 | 支持ping(ipv4); 支持ping(ipv6); 支持traceroute(ipv4); 支持traceroute(ipv6) |
| NTP | 支持NTP Client |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server |
| SSH | 支持SSH Server |
| 型号 | 产品规格 |
|---|---|
SH-GM402400 | 万兆网管型工业级环网交换机，24个1000Base-X SFP插槽 + 4个万兆SFP+光口，支持ERPS环网，支持二层网管，AC/DC 100～240V输入，-40～+85℃ |
*更多型号或规格配置，请联系我们。
