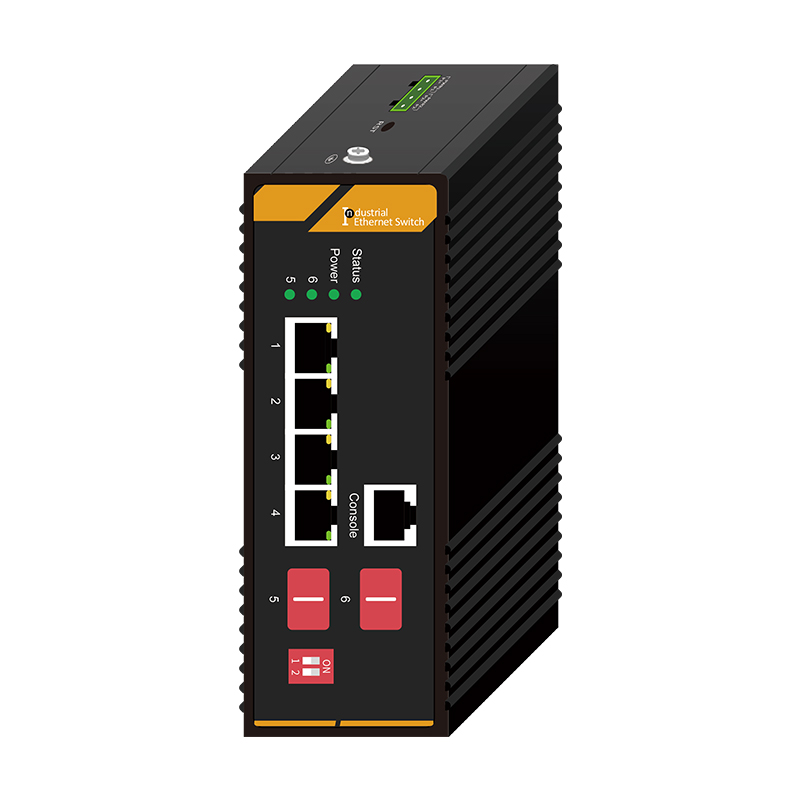

SH-GM0204系列
千兆2光4电工业级二层网管(POE)交换机
电口:4个10/100/1000M自适应电口
光口:2个SFP插槽,支持千兆/百兆模块
网管:二层网管
POE:选配
结构:DINrail导轨式
温度:工业级
- 产品详情
- 硬件参数
- 软件特性

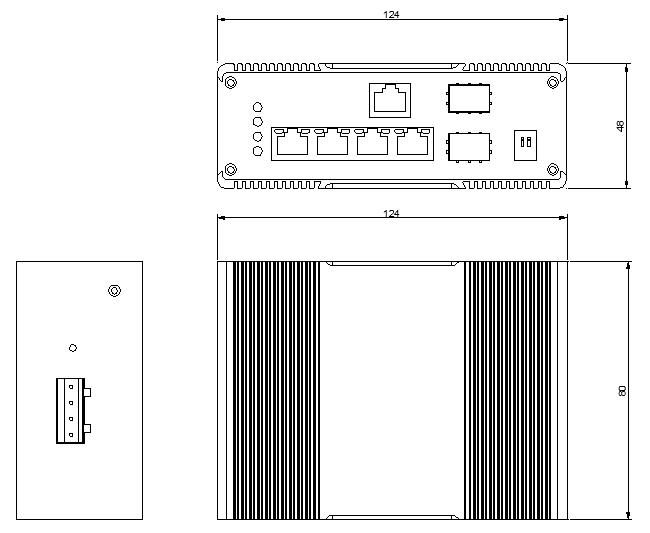

- 结构图
- 订购信息
SH-GM0204千兆网管型工业级交换机,提供4个10/100/1000Base-TX端口,选配支持IEEE802.3af/at标准POE输出,和2个SFP插槽,支持百兆或千兆SFP模块插入;支持G.8032 ERPS以太环网保护切换协议,自愈时间可达50ms内,当网络故障时可以迅速地恢复,保证重要应用的不间断通信;支持-40~+85℃高低宽温工作范围,保证设备在恶劣环境下稳定运行;此外,支持二层网管功能,基于Web、Telnet、Console(CLI)、SNMP对设备进行管理和配置;广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化,机房监控系统等工业应用场景。
灵活的接口配置,满足不同需求
提供最大2个SFP插槽,支持千兆SFP模块或者百兆SFP模块插入
提供最大4个千兆以太网口,支持10/100/1000M自适应,全/半双工自适应,以及交叉线/直通线自适应
提供1个CONSOLE口,方便网管调试
提供1个复位键,快速复位
支持IEEE802.3国际标准与协议,提高网络兼容性
支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad dynamic link aggregation, IEEE 802.1q VLAN, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE802.1x PNAC等
丰富的二层网管功能,方便运维
端口聚合、流量控制、VLAN、QinQ、LLDP、端口镜像、STP、RSTP、MSTP、IGMP Snooping、ACL、QoS、Dot1x、SNMP、RMON、WEB、Telnet、SSH、NTP、TFTP等。
ERPS环网,提高网络可用性
支持软件配置,或者一键环网设置,提供网络冗余链路,可快速自愈,低至50ms。
优秀的交换能力,无阻塞高速转发
12G背板带宽,1k MAC地址表,8.928Mpps包转发率,所有端口支持线速无阻塞转发。
卓越的工业品质,适应恶劣环境应用
支持-40℃到+85℃的工业级宽温工作范围,适应恶劣气候环境
无风扇设计,降低功耗的同时延长整机寿命
防浪涌、防雷、防尘,抗静电干扰等较强的防护设计
支持导轨式安装、壁挂式安装和桌面式安装
稳定的电源设计,提高设备稳定性
支持DC12V-54V宽压直流电源输入
支持双电源备份,防反接
可靠性及资质认证
EMC Class A, ESD level 3
ESD IEC 61000-4-2 Level 3
快速脉冲群IEC 61000-4-4 Level 3
防浪涌IEC 61000-4-5 Level 3
规格 | 参数 |
---|---|
业务接口 | 2个SFP插槽,支持千兆/百兆SFP模块 4个10/100/1000M自适应电口,可选支持POE |
Console口 | 1个RJ45网管调试口 |
复位键 | 支持 |
协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
交换特性 | 备板带宽:12G MAC地址表:1K 包转发率:8.928Mpps 支持存储转发 |
传输距离 | 10Base-Tx UTP网线:<250m over Cat3/4/5 or up 100Base-Tx UTP网线:<150m over Cat5/5e or up 1000Base-TX UTP网线:<100m over Cat5e/6 or up 多模光纤:<2km 单模光纤:<160km |
PoE | 支持IEEE802.3at和IEEE802.3af国际标准 输出功率:单口最大30W输出 输入电压:DC48V~54V 线对:1,2 (+) /3,6(-) |
指示灯 | 电源,系统,电口link/act,电口速率,光口link/act |
电源 | 电压输入:DC12V~54V 接口:4-PIN接线端子 支持双电源备份,防反接 |
功耗 | 空载≤1.5W;满载≤5W(不含POE功耗) |
环境参数 | 工作温度: -40⁰C~ +85 ⁰C 存储温度: -40⁰C~ +85 ⁰C 相对湿度:5~95% 非凝结 |
安装方式 | DINrail导轨式 |
尺寸 | 124*80*48mm |
重量 | 1KG |
安规 | 防浪涌:6KV;执行标准:IEC61000-4-5 静电防护:接触放电6KV,空气放电8KV; 执行标准:IEC61000-4-2 |
规格 | 参数 |
---|---|
交换特性 | |
端口聚合 | 支持静态聚合; 支持动态聚合(LACP) |
端口特性 | 支持IEEE802.3x 流量控制; 支持端口流量统计 |
MAC地址表 | 遵循IEEE 802.1q标准; 支持MAC地址自动学习和老化; 支持静态,动态MAC表项; MAC地址容量:8K |
VLAN | 支持4094个VLAN; 支持基于端口的VLAN; 支持access口,trunk口,hybrid口 |
GVRP | 支持 |
QinQ | 支持基于VLAN的QinQ(vlan-based); 支持1:1 Vlan Mapping |
LLDP | 支持LLDP; 支持LLDP-MED |
镜像 | 支持基于端口的双向镜像; 支持基于VLAN的输入镜像; 支持基于流的输入镜像 |
生成树 | 支持STP; 支持RSTP; 支持MSTP |
ERPS(G.8032) | 支持单环; 支持相切环; 支持相交环; 支持多实例 |
协议VLAN | 支持基于MAC的VLAN; 支持基于协议的VLAN; 支持基于IP子网的VLAN |
语音VLAN | 支持静态配置; 支持LLDP-ME |
私有VLAN | 支持 |
IGMP Snooping | 支持IGMP V1 Snooping; 支持IGMP V2 Snooping; 支持IGMP V3 Snooping; 支持源端口检查; 支持IGMP Fast Leave; 支持IGMP Filter; 支持IGMP代理 |
MLD Snooping | 支持MLD V1 Snooping; 支持MLD V2 Snooping; 支持源端口检查; 支持MLD Fast Leave; 支持MLD Filter; 支持MLD代 |
MVR | 支持静态模式; 支持动态模式; 支持Fast Leave |
安全特性 | |
ACL | 支持匹配L2,L3,L4层字段; 支持log,重定向,镜像,限速等行 |
QoS | 支持QoS重标记,优先级映射; 支持SP,WRR以及SP+WRR调度算法; 支持入口限速; 支持入口优先级限速; 支持出口限速; 支持出口队列限速; 支持基于流的QoS; 支持风暴抑制; 每个端口支持8个队列 |
Dot1x | 支持基于端口的1X认证; 支持基于用户的1X认证; 支持基于MAC的认证; 支持Radius服务; 支持TACACS+服务 |
IP Source Guard | 支持动态表项(来自DHCP Snooping); 支持静态表项(来自配置) |
ARP Inspection | 支持动态表项(来自DHCP Snooping) 支持静态表项(来自配置 |
端口安全 | 支持 |
接入管理 | 支持 |
管理特性 | |
用户管理 | 支持登陆认证 |
SNMP | 支持SNMPV2C; 支持SNMPV3 |
RMON | 支持统计组; 支持历史组; 支持告警组; 支持事件组 |
Web管理 | 支持Web管理; 支持HTTP V1.1; 支持HTTPS |
IPV4/IPV6 | 支持IPV4; 支持IPV6 |
POE | 支持802.3AF; 支持802.3AT; 支持功率管理(Class模式,节能模式,静态模式, LLDP-MED模式); 仅针对支持POE的机型 |
版本升级 | 支持 |
Syslog | 支持 |
诊断 | 支持ping(ipv4); 支持ping(ipv6); 支持traceroute(ipv4); 支持traceroute(ipv6) |
应用特性 | |
NTP | 支持NTP Client |
TFTP | 支持TFTP Client |
Telnet | 支持Telnet Server |
SSH | 支持SSH Server |
DHCP | 支持DHCPv4 Client 支持DHCPv6 Client |
DHCP Snooping | 支持建立Snooping表; 支持信任口 |
型号 | 产品规格 |
---|---|
SH-GM0204 | 2光4电二层网管工业级交换机,2个SFP插槽,支持千兆或百兆SFP模块,4个10/100/1000M自适应网口,支持二层网管, ERPS环网,双电源供电,DC12V~54V输入,DINrail导轨式安装,-40~+85℃ |
SH-GM0204T | 2光4电二层网管工业级PoE交换机,2个SFP插槽,支持千兆或百兆SFP模块,4个10/100/1000M自适应网口,支持二层网管, IEEE802.3af/at国标POE,ERPS环网,双电源供电,DC48V~54V输入,DINrail导轨式安装,-40~+85℃ |
*更多型号或规格配置,请联系我们。
