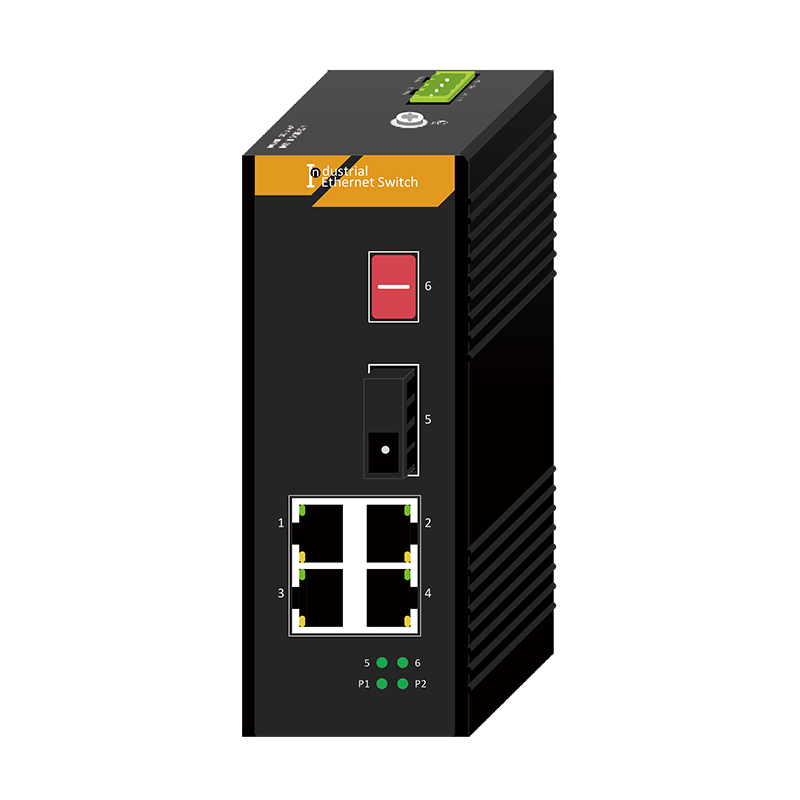

SH-G0204 系列

千兆2光4电工业级（POE）交换机

电口：4个10/100/1000M自适应电口
光口：2个SFP插槽，支持千兆/百兆模块
或者 1个SFP插槽+1个1*9光模块（参数可定制）
网管：非网管
POE：选配
结构：DINrail导轨式
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性

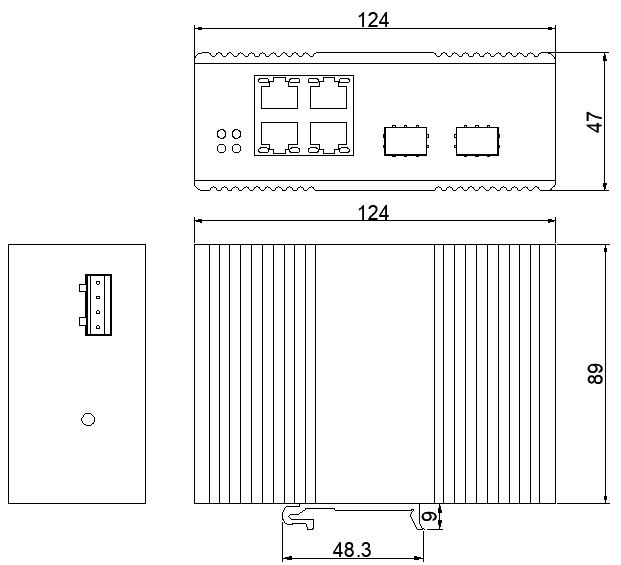

  • 结构图
  • 订购信息

SH-G0204工业级交换机，提供4个10/100/1000Base-TX端口，选配支持IEEE802.3af/at标准POE输出，以及2个SFP插槽，支持百兆或千兆SFP模块插入（或者 1个SFP插槽+1个1*9光模块）；支持-40~+85℃高低宽温工作范围，采用无风扇散热设计、冗余电路设计、高防护等级等技术，提供了卓越的工业级品质，保证设备在恶劣环境下稳定运行；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。


灵活的接口配置，满足不同需求

  • 提供最大2个光口，提供千兆或者百兆速率，多种光接口（或1个SFP插槽+1个1*9光模块）

  • 提供最大4个千兆以太网口，支持10/100/1000M自适应，全/半双工自适应，以及交叉线/直通线自适应

支持IEEE802.3国际标准与协议，提高网络兼容性

  • 支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control等

优秀的交换能力，无阻塞高速转发

  • 12G背板带宽，16k MAC地址表，8.928Mbps包转发率，所有端口支持线速无阻塞转发。

卓越的工业品质，适应恶劣环境应用

  • 支持-40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境

  • 无风扇设计，降低功耗的同时延长整机寿命

  • 防浪涌、防雷、防尘，抗静电干扰等较强的防护设计

  • 支持导轨式安装、壁挂式安装和桌面式安装

  • 支持双电源备份，防反接

POE以太网供电，简化布线

  • 支持POE以太网供电，符合IEEE802.3AF和IEEE802.3AT标准，单口最高可输出30W的功率

可靠性及资质认证

  • EMC Class A, ESD level 3,

  • ESD IEC 61000-4-2 Level 3，

  • 快速脉冲群IEC 61000-4-4 Level 3，

  • 防浪涌IEC 61000-4-5 Level 3



规格参数
业务接口2个SFP插槽，支持千兆/百兆SFP模块，选配其他光接口（或1个SFP插槽+1个1*9光模块）

4个10/100/1000M自适应电口，选配支持POE

协议

IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T,

IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control,

IEEE802.3af PoE, IEEE802.3at PoE+

交换特性备板带宽：12G
MAC地址表：16K

包转发率：8.928Mbps

支持存储转发

传输距离10Base-Tx UTP网线:<250m over Cat3/4/5 or up
100Base-Tx UTP网线:<150m over Cat5/5e or up
1000Base-TX UTP网线:<100m over Cat5e/6 or up
多模光纤:<2km
单模光纤:<160km
PoE支持IEEE802.3at和IEEE802.3af国际标准
输出功率：单口最大30W输出
输入电压：DC48V~54V
线对：1,2 (+) /3,6(-)
指示灯电源，电口link/act，电口速率，光口link/act
电源电压输入：DC12V~54V
接口：6-PIN接线端子
支持双电源备份，支持电源无极性，防反接
功耗<7W（不含POE功耗）
波码开关3个波码开关，支持定制功能
环境参数工作温度： -40⁰C~ +85 ⁰C
存储温度： -40⁰C~ +85 ⁰C
相对湿度：5~95% 非凝结
安装方式DINrail导轨式
尺寸124×89×47mm
重量0.55KG
安规

防浪涌：6KV；执行标准：IEC61000-4-5

静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2



型号产品规格

SH-G0204-SFP

千兆2光4电工业级交换机，SFP插槽，DC12V-54V双电源，导轨式，-40~85℃

SH-G0204M-2

千兆2光4电工业级交换机，多模1310nm 2KM SC，DC12V-54V双电源，导轨式，-40~85℃

SH-G0204S-20

千兆2光4电工业级交换机，单模1310nm 20KM SC，DC12V-54V双电源，导轨式，-40~85℃

SH-GS0204-3A

千兆2光4电工业级交换机，单模单纤T1310/R1550nm 3KM SC，DC12V-54V双电源，导轨式，-40~85℃

SH-GS0204-3B

千兆2光4电工业级交换机，单模单纤T1550/R1310nm 3KM SC，DC12V-54V双电源，导轨式，-40~85℃

SH-GS0204-20A

千兆2光4电工业级交换机，单模单纤T1310/R1550nm 20KM SC，DC12V-54V双电源，导轨式，-40~85℃

SH-GS0204-20B千兆2光4电工业级交换机，单模单纤T1550/R1310nm 20KM SC，DC12V-54V双电源，导轨式，-40~85℃

*更多型号或规格配置，请联系我们。
