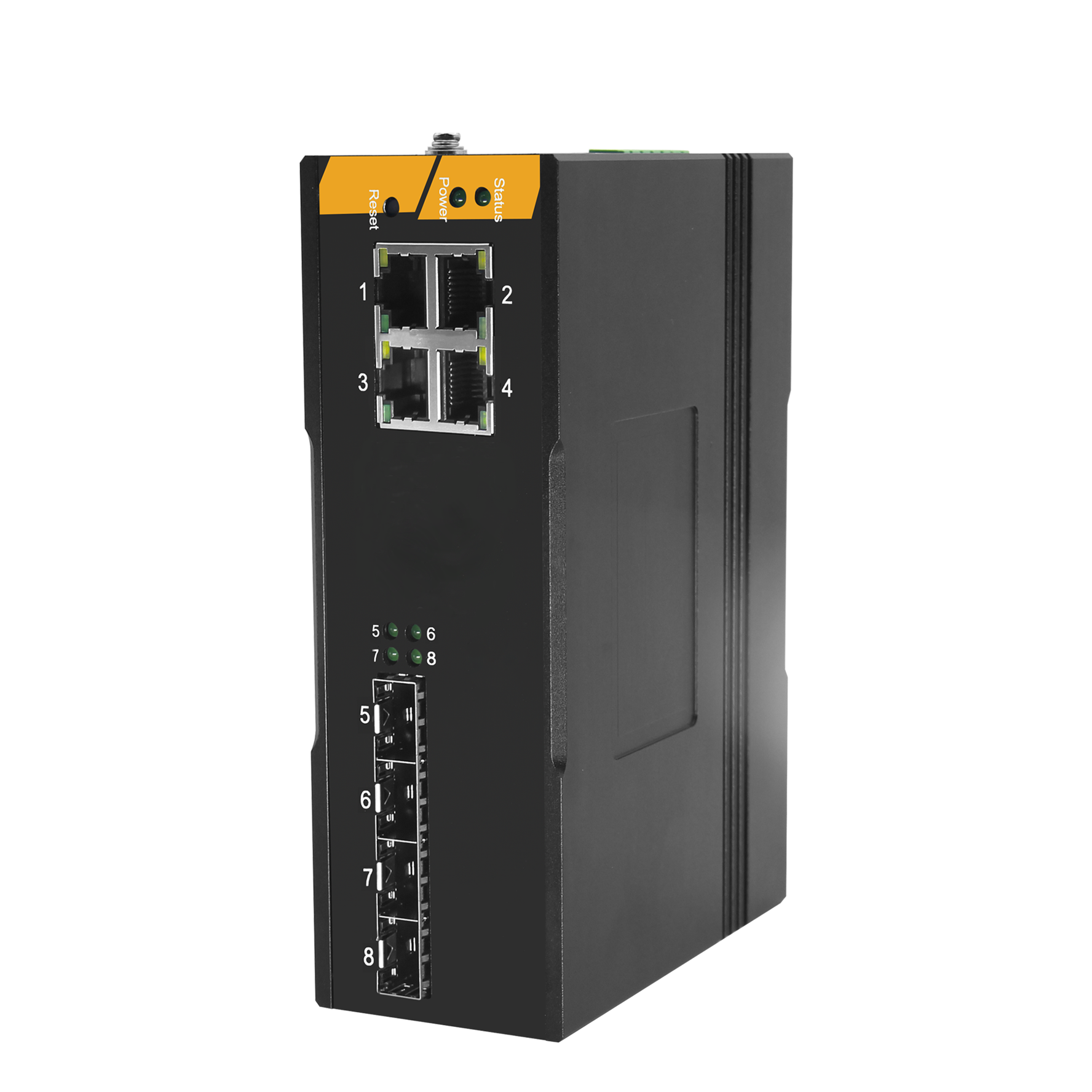

SH-GMR0404T

4千兆光+4千兆电 IEC61850工业级网管型POE交换机

南方电网智能变电站以太网交换机

上联端口：4个千兆SFP+插槽
下联端口：4个GE电口
网管：二层网管
结构：工业级机架式
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性
  • 结构图
  • 订购信息

山海SH-GMR0404T三层网管工业级POE交换机，提供4个SFP+插槽上联，支持插入千兆SFP模块，或者百兆SFP模块；以及4个GE电口；支持静态路由，OSPF、RIP、ISIS、BGP等动态路由协议，以及DHCP Server等三层功能，同时集成交换、安全，管理等丰富的网管功能，支持ERPS环网，支持CLI、WEB、SNMP、Telnetd等网管协议和方式，大大提升了组网灵活度及降低了运维成本。

此外，SH-G0404T支持静态路由等三层功能，可基于Web、Telnet、Console(CLI)对设备进行管理和配置；具有高带宽、多端口、大功率PoE等特点，广泛应用于智能电力行业。SH-G0404T支持POE输出，能给前端PD设备如网络摄像机、无线AP等供电，适用于传统电线布线不便的场合。


灵活的接口配置，满足不同需求

  • 提供最大4个千兆以太网口，支持10/100/1000M自适应，全/半双工自适应，以及交叉线/直通线自适应

  • 提供1个CONSOLE口，方便网管调试

  • 提供1个复位键，快速复位

支持IEEE802.3国际标准与协议，提高网络兼容性

  • 支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad dynamic link aggregation, IEEE 802.1q VLAN, IEEE 802.1d STP, IEEE 802.1w RSTP,  IEEE 802.1s MSTP, IEEE802.1x PNAC，IEEE802.af POE, IEEE802.3at POE+等

丰富的路由协议

  • 支持多种域内路由协议OSPF，RIP, ISIS，可根据实际环境选择合适的协议

  • 支持域间路由协议BGP

  • 支持IP前缀列表，路由图，IP ACL等多种路由控制策略

  • 支持静态ARP和ARP代理，可以有效控制非法用户接入网络以及ARP欺骗，增强网络安全性。

丰富的网管功能，方便运维

  • 端口聚合、流量控制、VLAN、QinQ、LLDP、端口镜像、STP、RSTP、MSTP、IGMP Snooping、ACL、QoS、Dot1x、SNMP、RMON、WEB、Telnet、SSH、NTP、TFTP等。

  • 优秀的交换能力，无阻塞高速转发

  • 支持软件ERPS环网配置，或者一键环网设置，提供网络冗余链路，可快速自愈，低至20ms。

卓越的工业品质，适应恶劣环境应用

  • 支持 - 40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境

  • 无风扇设计，降低功耗的同时延长整机寿命

  • 防浪涌、防雷、防尘，抗静电干扰等较强的防护设计

  • 支持导轨式安装、壁挂式安装和桌面式安装

稳定的电源设计，提高设备稳定性

  • 支持DC48V~54V宽压直流电源输入

  • 支持双电源备份，防反接

可靠性及资质认证

  • EMC Class A, ESD level 4,

  • ESD IEC 61000-4-2 Level 4，

  • 快速脉冲群IEC 61000-4-4 Level 4，

  • 防浪涌IEC 61000-4-5 Level 4



规格参数
业务接口4个SFP+插槽，支持千兆/百兆SFP模块

4个GE电口，选配支持POE

复位键支持
协议

IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T,

IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control,

IEEE802.3af PoE, IEEE802.3at PoE+

交换特性备板带宽：16G

MAC地址表：8K

包转发率：11.904Mpps

支持存储转发

传输距离10Base-Tx UTP网线:<250m over Cat3/4/5 or up
100Base-Tx UTP网线:<150m over Cat5/5e or up
1000Base-TX UTP网线:<100m over Cat5e/6 or up
多模光纤:<2km @1G, <300m @10G
单模光纤:<160km @1G, <100km @10G
PoE支持IEEE802.3at和IEEE802.3af国际标准
输出功率：单口最大30W输出
输入电压：DC48V~54V
线对：1,2 (+) /3,6(-)
指示灯

电源指示灯

电口link/act 指示灯

光口link/act 指示灯

电口速率指示灯

电源电压输入：DC48V~54V
接口：4-PIN接线端子
支持双电源备份，支持电源无极性，防反接
功耗<30W
环境参数工作温度： -40⁰C~ +85 ⁰C
存储温度： -40⁰C~ +95 ⁰C
相对湿度：5~95% 非凝露
安装方式工业级机架式
尺寸

153×113×55mm

重量0.91KG
质保
保修期5年
安规

防浪涌：6KV；执行标准：IEC61000-4-5

静电防护：接触放电6KV，空气放电8KV

执行标准EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV
IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV
IEC61000-4-6(CS) 10V(150kHz-80MHz)
IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s)
IEC61000-4-9(脉冲磁场) 1000A/m
IEC61000-4-10(阻尼振荡) 100A/m
IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM
IEC61000-4-16(共模传导) 10V(cont.)
IEC61000-4-29(电压中断) 0%/100ms

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



规格参数
交换特性
端口聚合支持静态聚合；
支持动态聚合（LACP）
端口特性支持IEEE802.3x 流量控制；
支持端口流量统计；
支持风暴抑制
MAC地址表遵循IEEE 802.1q标准；
支持MAC地址自动学习和老化；
支持静态，动态MAC表项；
MAC地址容量：8K
VLAN支持4094个VLAN；
支持基于端口的VLAN；
支持access口，trunk口，hybrid口
QinQ支持基本QinQ(port-based);
支持基于VLAN的QinQ(vlan-based);
支持基于流的QinQ(flow-based)
镜像支持基于端口的双向镜像
生成树支持HTTPS/SSL；
支持SSH；

支持SFTP；

支持STP；

支持RSTP;
支持MSTP
ERPS(G.8032)支持单环；
支持相切环；
支持相交环;
支持流量均衡
二层组播支持IGMP V1 Snooping;
支持IGMP V2 Snooping;
支持IGMP V3 Snooping;
支持IGMP Fast Leave;
支持静态组播表项
路由特性
ARP支持静态ARP;
支持动态ARP;
支持ARP代理
路由策略支持IP前缀列表（IP Prefix-list）；
支持IP ACL；
支持路由图（Route-Map）
IPV4支持静态路由;
支持OSPF路由协议；
支持RIP路由协议；
支持ISIS路由协议；
支持BGP路由协议
IPV6支持基于IPV6进行管理；
支持配置多个IPV6管理地址
安全特性
ACL支持匹配二层字段（MAC扩展ACL）；
支持匹配三层字段（IP标准ACL，IP扩展ACL）
QoS支持QoS重标记，优先级映射；
支持SP,WRR以及SP+WRR调度算法；
支持入口限速；
支持出口限速；
支持基于流的QoS；
每个端口支持8个队列
Dot1x支持基于端口的认证；
支持基于MAC的认证；
支持RADIUS服务
DHCP Snooping支持设置信任口
管理特性
用户管理支持登陆认证
SNMP支持SNMPV1;
支持SNMPV2C;
支持SNMPV3
RMON支持统计组;
支持历史组;
支持告警组;
支持事件组
Web管理支持Web管理;
支持HTTP V1.1
IPV4/IPV6支持IPV4;
支持IPV6
POE支持802.3AF;
支持802.3AT;
仅针对支持POE的机型
版本升级支持
Syslog支持
诊断支持ping(ipv4);
支持ping(ipv6);
支持traceroute(ipv4);
支持traceroute(ipv6)
应用特性
NTP支持NTP Client
TFTP支持TFTP Client
Telnet支持Telnet Server
支持Telnet Client
DHCP支持DHCPv4 Client
支持DHCPv6 Client
支持DHCPv4 Server
支持DHCPv6 Server



型号产品规格
SH-GMR0404

4光4电工业级交换机，提供4个SFP插槽，支持千兆或百兆SFP模块，和4个10/100/1000M自适应网口，

支持双电源供电，DC12V~54V输入，导轨式安装，-40~+85℃

SH-GMR0404T

4光4电工业级PoE交换机，提供4个SFP插槽，支持千兆或百兆SFP模块，4个10/100/1000M自适应POE口，

支持IEEE802.3af/at国标POE，双电源供电，DC48V~54V输入，导轨式安装，-40~+85℃

*更多型号或规格配置，请联系我们。
