SH-111系列
百兆光纤收发器
支持10/100Base-Tx自适应
支持全双工/半双工自适应
支持交叉线/直通线自适应
支持100Base-Fx光口
支持LFP功能（可选）

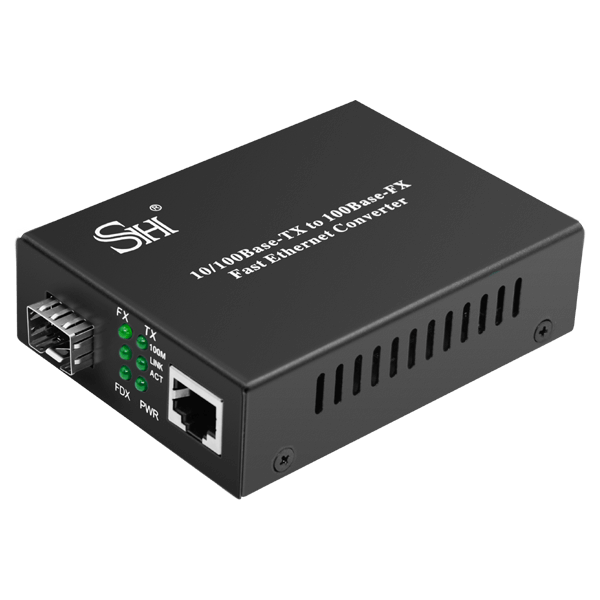

支持SC/FC/ST/LC(SFP）光接口
支持单模/多模光纤
支持双纤/单纤双向传输
支持外置电源/内置电源
支持桌面式安装、机架式安装
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-111百兆光纤收发器，也叫光电转换器，实现1路10/100Base-Tx以太网信号和1路100Base-Fx光信号互相转化，通过光纤长距离传输百兆以太网信号。SH-111符合IEEE802.3等国际标准通信协议，与其他品牌网络设备如交换机、路由器等完全兼容，是一款经济实惠的接入网络设备，广泛应用于企业、校园等高速接入网；SH-111支持市面上绝大部分高清摄像头，广泛应用于平安城市、道路监控等高清监控传输系统。

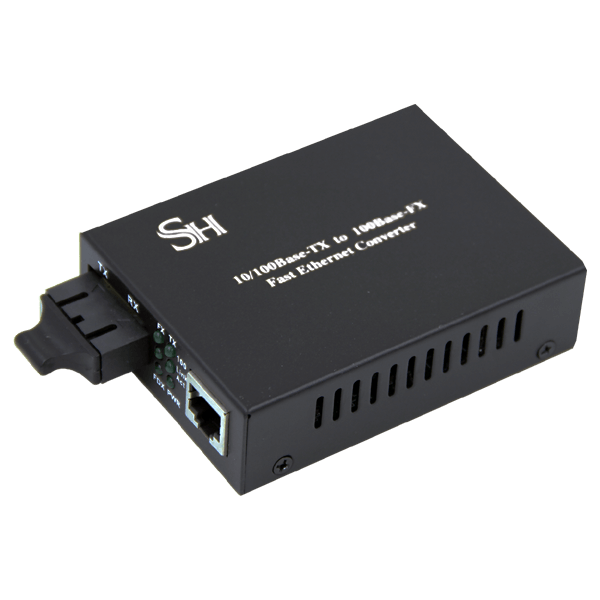

SH-111采用外置电源设计，精致小巧，支持桌面式安装或挂墙安装；也可以上14槽机架，统一供电。
SH-P111采用卡式设计，可以插入单槽铁壳作为台式使用，也可以插入16槽机架统一管理。
SH-N111采用铁壳设计，便于散热；采用内置电源设计，支持100~240V电源输入，5V1A输出。
| 协议标准 | IEEE802.3 10Base-T, IEEE802.3u,100Base-TX/FX, IEEE802.3x Flow Control | ||||||
以 太 网 | 网口 | 1个10/100M自适应网口 | |||||
接口形式 | RJ45 | ||||||
传输距离 | TP：≤100m @100Base-Tx, ≤250m @10Base-Tx | ||||||
光 参 数 | 光口 | 1个100M光口 | |||||
接口形式 | SC/FC/ST/LC(SFP) | ||||||
传输媒介 | 多模双纤 | 单模双纤 | 单模单纤 | ||||
波长 | 850nm | 1310nm | 1310nm | 1550nm | 1310/1550nm | 1490/1550nm | |
传输距离 | 550m | 2km | 10-60km | 70-120km | 10-70km | 80-120km | |
电 源 | 电压 | DC5V | |||||
功耗 | ≤ 3W | ||||||
指示灯 | Power, FDX, TX Link/Act, FX Link/Act, 1000M, 100M | ||||||
环 境 参 数 | 工作温度 | -20 ~ 70℃ | |||||
工作湿度 | 5% ~ 90% 非凝结 | ||||||
存储温度 | -40 ~ 70℃ | ||||||
工作湿度 | 5% ~ 90%非凝结 | ||||||
机 械 结 构 | 尺寸 | SH-111外置台式：金属外壳 94×71×26mm SH-P111卡式：铝合金面板 114×88×26mm SH-N111内置台式：金属外壳 140*110*30mm | |||||
净重 | SH-111外置台式：175g SH-P111卡式：75g SH-N111内置台式：380g | ||||||
热销型号：
| 型号 | 规格描述 |
| SH-111M-31 | 百兆光纤收发器 外置台式 多模 1310nm 2km SC DC5V1A |
| SH-111S-20 | 百兆光纤收发器 外置台式 单模 1310nm 20km SC DC5V1A |
| SH-S111-20A | 百兆光纤收发器 外置台式 单模单纤 T1310/R1550nm 20km SC DC5V1A |
| SH-S111-20B | 百兆光纤收发器 外置台式 单模单纤 T1550/R1310nm 20km SC DC5V1A |
| SH-P111M-31 | 百兆光纤收发器 卡式 多模 1310nm 2km SC DC5V1A |
| SH-P111S-20 | 百兆光纤收发器 卡式 单模 1310nm 20km SC DC5V1A |
| SH-PS111-20A | 百兆光纤收发器 卡式 单模单纤 T1310/R1550nm 20km SC DC5V1A |
| SH-PS111-20B | 百兆光纤收发器 卡式 单模单纤 T1550/R1310nm 20km SC DC5V1A |
| SH-N111M-31 | 百兆光纤收发器 内置台式 多模 1310nm 2km SC DC5V1A |
| SH-N111S-20 | 百兆光纤收发器 内置台式 单模 1310nm 20km SC DC5V1A |
| SH-NS111-20A | 百兆光纤收发器 内置台式 单模单纤 T1310/R1550nm 20km SC DC5V1A |
| SH-NS111-20B | 百兆光纤收发器 内置台式 单模单纤 T1550/R1310nm 20km SC DC5V1A |

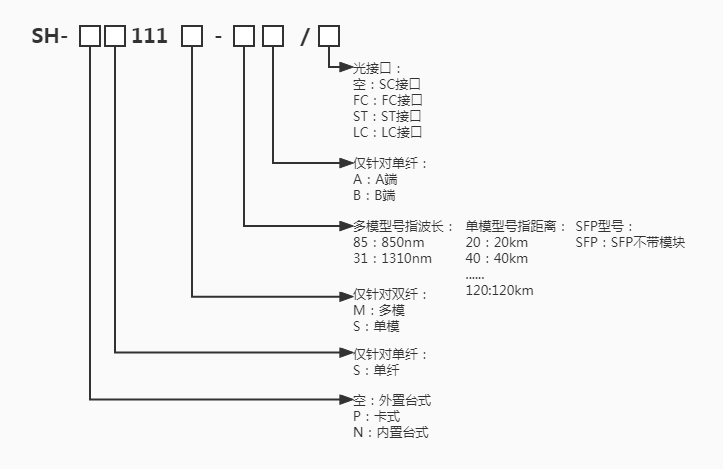

百兆光纤收发器命名规则：
