SH-GMR200080
2万兆光+8个2.5G电三层网管工业级交换机
上联端口：2个万兆SFP+插槽
下联端口：8个2.5G电口
COMBO口：无
网管：三层网管
结构：DINrail导轨式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

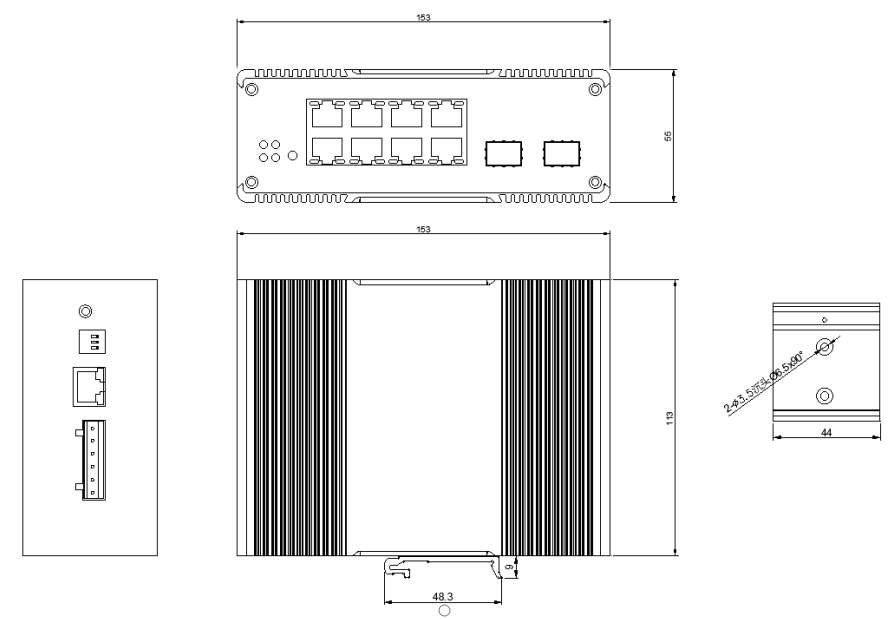

- 结构图
- 订购信息
山海SH-GMR200080三层网管工业级交换机，提供2个SFP插槽上联，支持插入万兆SFP模块，或者千兆SFP模块；以及8个2.5G电口；支持静态路由，OSPF、RIP、ISIS、BGP等动态路由协议，以及DHCP Server等三层功能，同时集成交换、安全，管理等丰富的网管功能，支持ERPS环网，支持CLI、WEB、SNMP、Telnetd等网管协议和方式，大大提升了组网灵活度及降低了运维成本。
灵活的接口配置，满足不同需求
提供最大8个千兆以太网口，支持10/100/1000M自适应，全/半双工自适应，以及交叉线/直通线自适应
提供1个CONSOLE口，方便网管调试
提供1个复位键，快速复位
支持IEEE802.3国际标准与协议，提高网络兼容性
支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad dynamic link aggregation, IEEE 802.1q VLAN, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE802.1x PNAC等
丰富的路由协议
支持多种域内路由协议OSPF，RIP, ISIS，可根据实际环境选择合适的协议
支持域间路由协议BGP
支持IP前缀列表，路由图，IP ACL等多种路由控制策略
支持静态ARP和ARP代理，可以有效控制非法用户接入网络以及ARP欺骗，增强网络安全性。
丰富的网管功能，方便运维
端口聚合、流量控制、VLAN、QinQ、LLDP、端口镜像、STP、RSTP、MSTP、IGMP Snooping、ACL、QoS、Dot1x、SNMP、RMON、WEB、Telnet、SSH、NTP、TFTP等。
优秀的交换能力，无阻塞高速转发
支持软件ERPS环网配置，或者一键环网设置，提供网络冗余链路，可快速自愈，低至50ms。
卓越的工业品质，适应恶劣环境应用
支持-40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境
无风扇设计，降低功耗的同时延长整机寿命
防浪涌、防雷、防尘，抗静电干扰等较强的防护设计
支持导轨式安装、壁挂式安装和桌面式安装
稳定的电源设计，提高设备稳定性
支持DC12V-54V宽压直流电源输入
支持双电源备份，防反接
可靠性及资质认证
EMC Class A, ESD level 3
ESD IEC 61000-4-2 Level 3
快速脉冲群IEC 61000-4-4 Level 3
防浪涌IEC 61000-4-5 Level 3
| 规格 | 参数 |
|---|---|
| 业务接口 | 2个SFP+插槽，支持万兆/千兆SFP模块 8个2.5G电口，可选支持POE |
| Console口 | 1个RJ45网管调试口 |
| 复位键 | 支持 |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3bz 2.5GBASE-T, IEEE 802.3ae 10GBase-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
| 交换特性 | 备板带宽：80G MAC地址表：16K 包转发率：59.52 支持存储转发 |
| 传输距离 | 10Base-Tx UTP网线:<250m over Cat3/4/5 or up 100Base-Tx UTP网线:<150m over Cat5/5e or up 1000Base-TX UTP网线:<100m over Cat5e/6 or up 2.5GBase-Tx STP网线:<100m over Cat6 or up 多模光纤:<2km @1G, <300m @10G 单模光纤:<160km @1G, <100km @10G |
| PoE | 支持IEEE802.3at和IEEE802.3af国际标准 输出功率：单口最大30W输出 输入电压：DC48V~54V 线对：1,2 (+) /3,6(-) |
| 指示灯 | 电源，系统，电口link/act，电口速率，光口link/act |
| 电源 | 电压输入：AC12V~54V 接口：6-PIN接线端子 支持双电源备份，支持电源无极性，防反接 |
| 功耗 | <20W（不含POE功耗） |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 存储温度： -40⁰C~ +85 ⁰C 相对湿度：5~95% 非凝结 |
| 安装方式 | DIN rail导轨式 |
| 尺寸 | 154*113*55mm |
| 重量 | 1.4KG |
| 安规 | 防浪涌：6KV；执行标准：IEC61000-4-5 静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2 |
| 规格 | 参数 |
|---|---|
| 交换特性 | |
| 端口聚合 | 支持静态聚合； 支持动态聚合（LACP） |
| 端口特性 | 支持IEEE802.3x 流量控制； 支持端口流量统计； 支持风暴抑制 |
| MAC地址表 | 遵循IEEE 802.1q标准； 支持MAC地址自动学习和老化； 支持静态，动态MAC表项； MAC地址容量：16K |
| VLAN | 支持4094个VLAN； 支持基于端口的VLAN； 支持access口，trunk口，hybrid口 |
| QinQ | 支持基本QinQ(port-based); 支持基于VLAN的QinQ(vlan-based); 支持基于流的QinQ(flow-based) |
| 镜像 | 支持基于端口的双向镜像 |
| 生成树 | 支持STP; 支持RSTP; 支持MSTP |
| ERPS(G.8032) | 支持单环； 支持相切环； 支持相交环; 支持流量均衡 |
| 二层组播 | 支持IGMP V1 Snooping; 支持IGMP V2 Snooping; 支持IGMP V3 Snooping; 支持IGMP Fast Leave; 支持静态组播表项 |
| 路由特性 | |
| ARP | 支持静态ARP; 支持动态ARP; 支持ARP代理 |
| 路由策略 | 支持IP前缀列表（IP Prefix-list）； 支持IP ACL； 支持路由图（Route-Map） |
| IPV4 | 支持静态路由; 支持OSPF路由协议； 支持RIP路由协议； 支持ISIS路由协议； 支持BGP路由协议 |
| IPV6 | 支持基于IPV6进行管理； 支持配置多个IPV6管理地址 |
| 安全特性 | |
| ACL | 支持匹配二层字段（MAC扩展ACL）； 支持匹配三层字段（IP标准ACL，IP扩展ACL） |
| QoS | 支持QoS重标记，优先级映射； 支持SP,WRR以及SP+WRR调度算法； 支持入口限速； 支持出口限速； 支持基于流的QoS； 每个端口支持8个队列 |
| Dot1x | 支持基于端口的认证； 支持基于MAC的认证； 支持RADIUS服务 |
| DHCP Snooping | 支持设置信任口 |
| 管理特性 | |
| 用户管理 | 支持登陆认证 |
| SNMP | 支持SNMPV1; 支持SNMPV2C; 支持SNMPV3 |
| RMON | 支持统计组; 支持历史组; 支持告警组; 支持事件组 |
| Web管理 | 支持Web管理; 支持HTTP V1.1 |
| IPV4/IPV6 | 支持IPV4; 支持IPV6 |
| POE | 支持802.3AF; 支持802.3AT; 仅针对支持POE的机型 |
| 版本升级 | 支持 |
| Syslog | 支持 |
| 诊断 | 支持ping(ipv4); 支持ping(ipv6); 支持traceroute(ipv4); 支持traceroute(ipv6) |
| 应用特性 | |
| NTP | 支持NTP Client |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server 支持Telnet Client |
| DHCP | 支持DHCPv4 Client 支持DHCPv6 Client 支持DHCPv4 Server 支持DHCPv6 Server |
| 型号 | 产品规格 |
|---|---|
| SH-GMR200080 | 万兆三层网管工业级交换机，2个10G SFP+插槽，8个2.5G网口，支持三层网管，ERPS环网，双电源供电， DC12V~54V输入，DINrail导轨式安装，-40~+85℃ |
| SH-GMR200080TR | 万兆三层网管工业级PoE交换机，2个10G SFP+插槽，8个2.5G网口，支持三层网管，ERPS环网，双电源供电， DC48V~54V输入，DINrail导轨式安装，-40~+85℃ |
